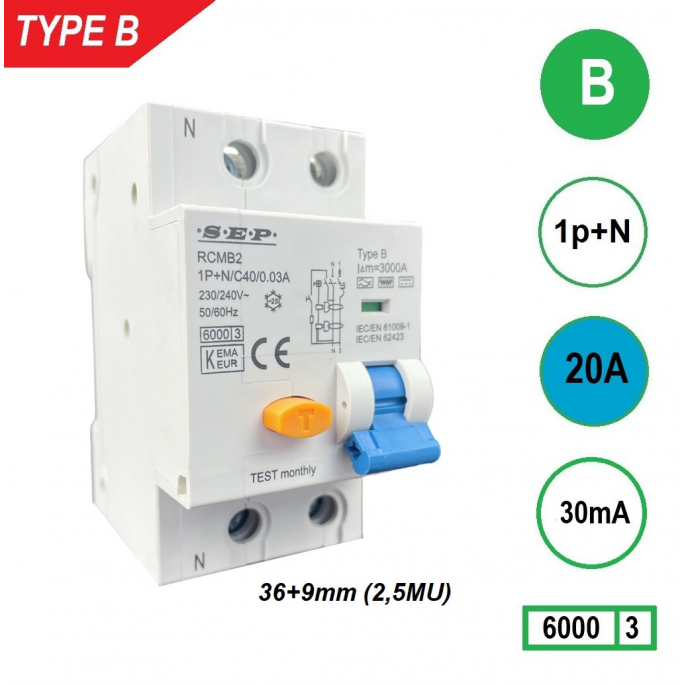

SEP aardlekautomaat Type B | 20A, 30mA, B-kar, 1P+N (45mm) | RCMB-2B20.03
Compacte SEP aardlekautomaat Type B (RCMB-2B20.03) van 20A / 30 mA met B-karakteristiek – combineert betrouwbare aardlek- en overstroombeveiliging in één toestel, geschikt voor EV-laders, omvormers en industriële toepassingen.
De SEP RCMB-2B20.03 aardlekautomaat Type B biedt een gecombineerde beveiliging tegen lekstromen en overstroom/kortsluiting in één compacte module. Deze Type B-uitvoering detecteert zowel wisselstroom (AC) als gelijkstroom (DC) lekstromen, waardoor hij ideaal is voor moderne installaties met EV-laders, PV-omvormers en frequentiegeregelde aandrijvingen.
Type / uitvoering
De Type B aardlekautomaat is ontworpen voor situaties waarin gladde DC-lekstromen kunnen optreden. In tegenstelling tot Type A of Type AC reageert Type B ook op pulsvormige en zuivere gelijkstromen tot 1 kHz. De B-karakteristiek van de automaat betekent dat de beveiliging aanspreekt bij een overstroom tussen 3 en 5 × In, wat geschikt is voor standaard licht- en krachtgroepen zonder hoge inschakelstromen.
Toepassing
Deze aardlekautomaat wordt toegepast in residentiële, commerciële en industriële installaties waar zowel AC- als DC-componenten voorkomen. Typische toepassingen zijn laadpalen voor elektrische voertuigen, zonnepanelen (PV-installaties), UPS-systemen en frequentieregelaars. Niet geschikt voor situaties met extreem hoge inschakelstromen (gebruik dan Type C of D).
Belangrijkste eigenschappen
- Nominale stroom (In): 20 A
- Nominale foutstroom (IΔn): 30 mA
- Karakteristiek: B-karakteristiek (3–5 × In)
- Type lekstroom: Type B – AC, puls-DC en zuivere DC
- Aantal polen: 1P + N
- Nominale spanning: 230 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 45 mm (2 modulen)
- Montage: DIN-rail (35 mm)
- Normen: EN 61009-1 / EN 62423
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
Let op bij de keuze van dit product
Controleer vóór installatie de nominale stroom en karakteristiek van de automaat. Een B-karakteristiek is ideaal voor standaard licht- en wandcontactdoosgroepen. Voor motorbelaste circuits of groepen met hogere inschakelstromen kan een Type C-variant beter geschikt zijn. Houd rekening met de leidingdoorsnede (max. 25 mm²) en de montagepositie op DIN-rail. Gebruik bij DC-gevoelige installaties altijd een Type B-aardlekbeveiliging om ongewenste uitschakelingen en veiligheidsrisico’s te voorkomen.
Samenvatting
De SEP RCMB-2B20.03 is een krachtige, betrouwbare en veilige Type B aardlekautomaat voor moderne elektrische installaties. Dankzij de combinatie van overstroom- en aardlekbeveiliging in één compacte module bespaart u ruimte en verhoogt u de veiligheid. Ideaal voor EV-laders, PV-systemen en installaties met elektronische voedingen.
