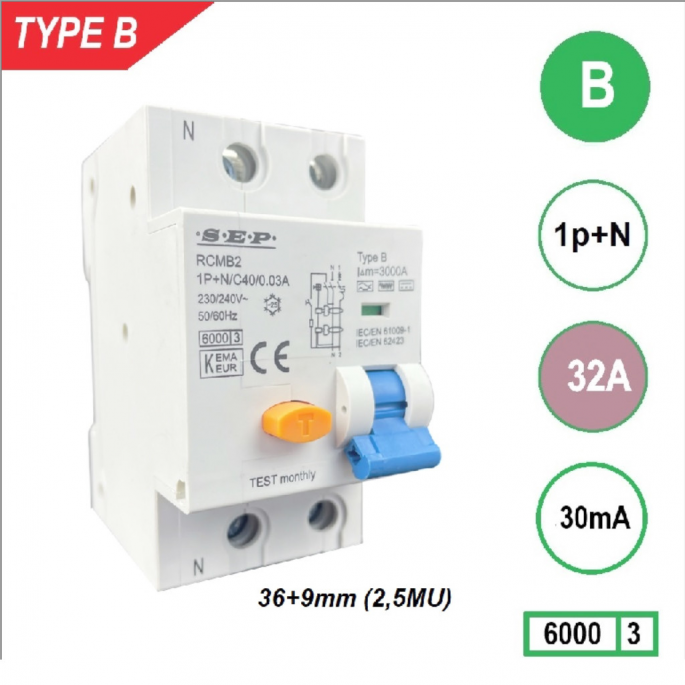

SEP aardlekautomaat Type B | 32A, 30mA, B-kar, 1P+N (45mm) | RCMB-2B32.03
Krachtige SEP aardlekautomaat Type B (RCMB-2B32.03) met 32A nominale stroom en 30mA lekstroombeveiliging – combineert aardlek- en overstroombeveiliging in één compacte module, ideaal voor laadstations, PV-installaties en moderne elektrische installaties.
De SEP RCMB-2B32.03 aardlekautomaat Type B is een gecombineerde aardlek- en installatieautomaat die bescherming biedt tegen zowel aardlekstromen als overstroom en kortsluiting. Dit apparaat verhoogt de veiligheid van elektrische installaties en bespaart ruimte in de groepenkast door twee functies in één compacte module te combineren. Dankzij de Type B-technologie is deze automaat geschikt voor zowel wissel- als gelijkstroomcomponenten, wat hem ideaal maakt voor moderne toepassingen met elektronische apparatuur.
Type / uitvoering
De Type B aardlekautomaat is ontworpen voor het detecteren van wisselstroom (AC), pulsvormige lekstromen en gladde gelijkstromen (DC) tot 1 kHz. Dit maakt hem onmisbaar in installaties met gelijkstroombronnen, zoals PV-omvormers, EV-laadpalen en frequentiegeregelde aandrijvingen. De B-karakteristiek zorgt voor een snelle uitschakeling bij een overstroom van 3 tot 5 × de nominale stroom (In), wat deze automaat geschikt maakt voor standaard licht- en krachtgroepen zonder hoge inschakelstromen.
Toepassing
De RCMB-2B32.03 is ontworpen voor residentiële, commerciële en industriële installaties waar zowel AC- als DC-componenten aanwezig kunnen zijn. Typische toepassingen zijn laadpalen voor elektrische voertuigen, PV-systemen, UPS-installaties en elektronisch geregelde motoren. De uitvoering met 30mA lekstroomgevoeligheid biedt directe persoonsbeveiliging tegen elektrische schokken en voldoet aan de geldende veiligheidsnormen voor eindgroepen.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-2B32.03
- Nominale stroom (In): 32 A
- Nominale foutstroom (IΔn): 30 mA
- Karakteristiek: B-karakteristiek (uitschakeling bij 3–5 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 1P + N
- Nominale spanning: 230 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 45 mm (2 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
Controleer bij de selectie van deze aardlekautomaat of de nominale stroom (32A) en B-karakteristiek geschikt zijn voor de beoogde belasting. Een B-karakteristiek is geschikt voor standaard eindgroepen met verlichting of stopcontacten. Voor motoren of belastingen met hoge inschakelstromen is een Type C beter passend. De 30mA-variant is verplicht voor persoonsbeveiliging en wordt meestal toegepast op eindgroepen. Zorg voor correcte montage op een DIN-rail in een goed geventileerde omgeving en gebruik adereinden of aansluitmateriaal met een maximale doorsnede van 25 mm².
Samenvatting
De SEP RCMB-2B32.03 biedt een veilige en ruimtebesparende oplossing door aardlek- en overstroombeveiliging te combineren. Dankzij de Type B-detectie is dit de ideale keuze voor installaties met gelijkstroomcomponenten, zoals laadpalen en PV-systemen. Voor installaties met zwaardere inschakelstromen is een Type C-variant aan te bevelen.
