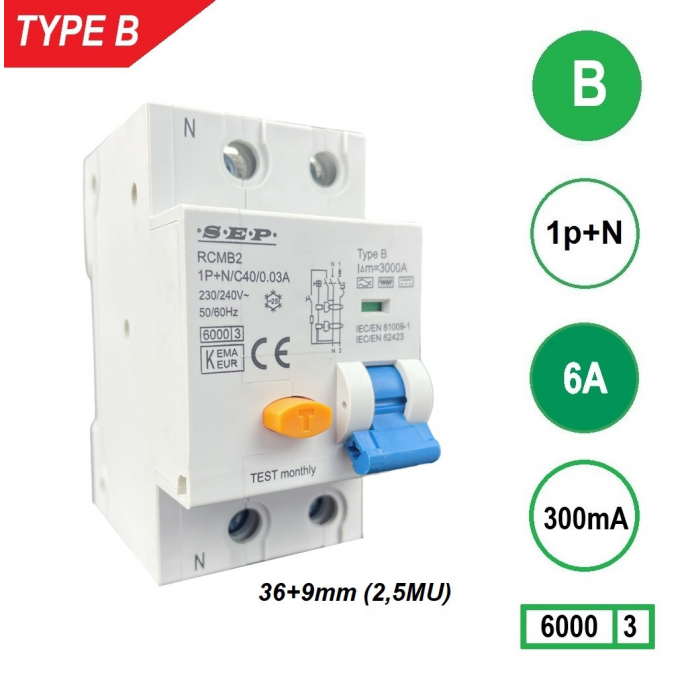

SEP aardlekautomaat type B | 6A, 300mA, B-kar, 1P+ N (45mm) | RCMB-2B06.30
De SEP RCMB-2B06.30 aardlekautomaat Type B biedt betrouwbare brand- en installatiebeveiliging in compacte vorm. Ideaal voor 1-fase circuits tot 6A met DC-componenten, zoals PV-systemen en EV-laadpunten.
De SEP RCMB-2B06.30 aardlekautomaat combineert aardlekbeveiliging en overstroombeveiliging in één compacte module van slechts 45 mm breed. Deze automaat schakelt af bij aardlekstromen, kortsluiting of overbelasting, waardoor zowel installaties als aangesloten apparatuur optimaal worden beschermd. Met een nominale stroom van 6A en een foutstroomgevoeligheid van 300mA is dit model bijzonder geschikt voor brandbeveiliging in elektronische toepassingen.
Type / uitvoering
Deze uitvoering behoort tot Type B, wat betekent dat de aardlekautomaat gevoelig is voor wisselstroom (AC), pulserende DC-lekstromen én gladde gelijkstromen (DC) tot 1 kHz. Dit maakt de RCMB-2B06.30 ideaal voor installaties met omvormers, frequentieregelaars en laadpunten voor elektrische voertuigen. De B-karakteristiek garandeert een snelle uitschakeling bij overbelasting tussen 3 en 5 × de nominale stroom, wat hem geschikt maakt voor standaardcircuits met beperkte inschakelstromen.
Toepassing
De SEP RCMB-2B06.30 is ontworpen voor 1-fase installaties (1P+N) met een nominale stroom van 6A. Dankzij de 300mA-lekgevoeligheid biedt dit apparaat betrouwbare brandbeveiliging door het tijdig uitschakelen bij foutstromen naar aarde. Typische toepassingen zijn PV-systemen, EV-laadstations, UPS-installaties, frequentiegeregelde motoren en besturingscircuits met elektronische componenten die DC-lekstromen kunnen veroorzaken.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-2B06.30
- Nominale stroom (In): 6 A
- Nominale foutstroom (IΔn): 300 mA
- Karakteristiek: B-karakteristiek (uitschakeling bij 3–5 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 1P + N
- Nominale spanning: 230 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 45 mm (2 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 300mA-uitvoering is bedoeld voor brandbeveiliging en niet voor directe persoonsbeveiliging. Voor eindgroepen waar aanraking met elektrische delen mogelijk is, wordt een 30mA-variant aanbevolen. De B-karakteristiek is geschikt voor standaardcircuits zonder hoge inschakelstromen; voor motorische of industriële toepassingen kan een C-karakteristiek beter geschikt zijn. Controleer of de nominale stroom (6A) past bij de belasting van de aangesloten groep en dat de kabeldoorsnede correct is afgestemd. Monteer de automaat op een 35 mm DIN-rail in een droge, goed geventileerde verdeelinrichting.
Samenvatting
De SEP RCMB-2B06.30 is een compacte, betrouwbare aardlekautomaat Type B met B-karakteristiek en 300mA-lekgevoeligheid. Deze uitvoering combineert brand- en installatiebescherming in één apparaat en is ideaal voor PV-installaties, EV-laadpunten en elektronische toepassingen met DC-lekstromen.
