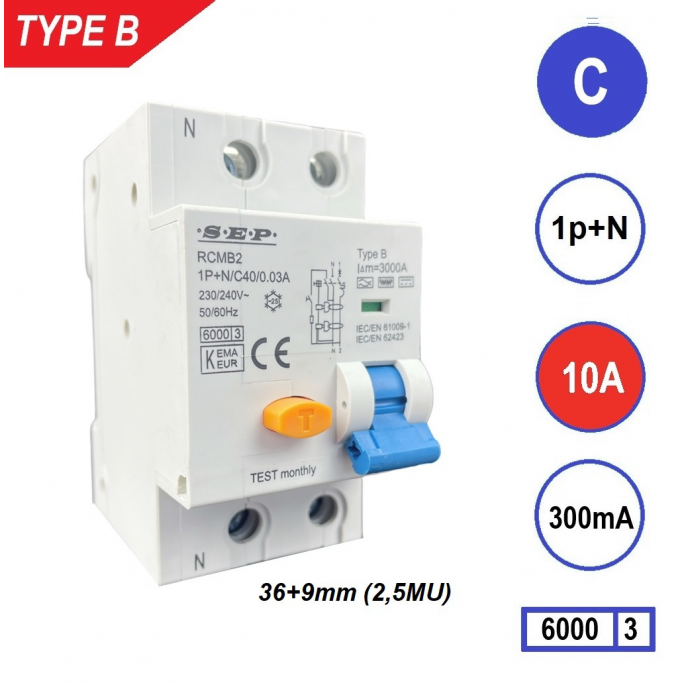

SEP aardlekautomaat type B | 10A, 300mA, C-kar, 1P+N (45mm) | RCMB-2C10.30
De SEP RCMB-2C10.30 aardlekautomaat Type B combineert lek- en overstroombeveiliging in één compacte module. Ideaal voor 1-fase installaties met DC-componenten waar betrouwbare brand- en installatiebeveiliging vereist is.
De SEP RCMB-2C10.30 aardlekautomaat is een combinatie van aardlekbeveiliging en automatische overstroombeveiliging in één toestel. Met een nominale stroom van 10A en een foutstroomgevoeligheid van 300mA biedt deze automaat bescherming tegen isolatiefouten, kortsluiting en overbelasting. Dankzij de Type B-detectie is dit model geschikt voor installaties waarin zowel AC- als DC-lekstromen kunnen voorkomen.
Type / uitvoering
Deze aardlekautomaat is van het Type B, wat betekent dat hij lekstromen detecteert van wisselstroom (AC), pulserende gelijkstroom (puls-DC) en gladde gelijkstroom (DC) tot 1 kHz. Dit maakt hem uitermate geschikt voor toepassingen met elektronische voedingen, PV-installaties en EV-laadpunten. De C-karakteristiek zorgt voor een gecontroleerde uitschakeling bij inschakelstromen tussen 5 en 10 × de nominale stroom, waardoor de automaat goed functioneert bij circuits met inductieve belastingen of voedingen.
Toepassing
De SEP RCMB-2C10.30 is geschikt voor 1-fase installaties (1P+N) met een nominale stroom van 10A. Dankzij de foutstroomgevoeligheid van 300mA is deze uitvoering bedoeld voor brand- en installatiebeveiliging in plaats van directe persoonsbeveiliging. De automaat wordt vaak toegepast in PV-installaties, frequentieregeltoepassingen, UPS-systemen en industriële besturingskasten waar DC-lekstromen kunnen voorkomen. Ook geschikt als voorbeveiliging van groepen met gevoelige elektronica.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-2C10.30
- Nominale stroom (In): 10 A
- Nominale foutstroom (IΔn): 300 mA
- Karakteristiek: C-karakteristiek (uitschakeling bij 5–10 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 1P + N
- Nominale spanning: 230 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 45 mm (2 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
Deze 300mA-uitvoering is bedoeld voor brand- en installatiebeveiliging en niet geschikt voor directe persoonsbeveiliging. Voor eindgroepen waar personenbescherming vereist is, kies een 30mA-uitvoering. De C-karakteristiek is geschikt voor circuits met kortstondige inschakelstromen, zoals motoren of elektronische voedingen. Controleer altijd of de nominale stroom (10A) overeenkomt met de aangesloten belasting en of de kabeldoorsnede volgens de norm is gekozen. Monteer de automaat op een 35 mm DIN-rail in een droge, goed geventileerde verdeelinrichting.
Samenvatting
De SEP RCMB-2C10.30 is een betrouwbare aardlekautomaat Type B met 10A nominale stroom en 300mA lekgevoeligheid, ideaal voor brand- en installatiebeveiliging in 1-fase circuits. Geschikt voor toepassingen met DC-componenten, zoals EV-laadpunten, PV-systemen en frequentieregelaars.
