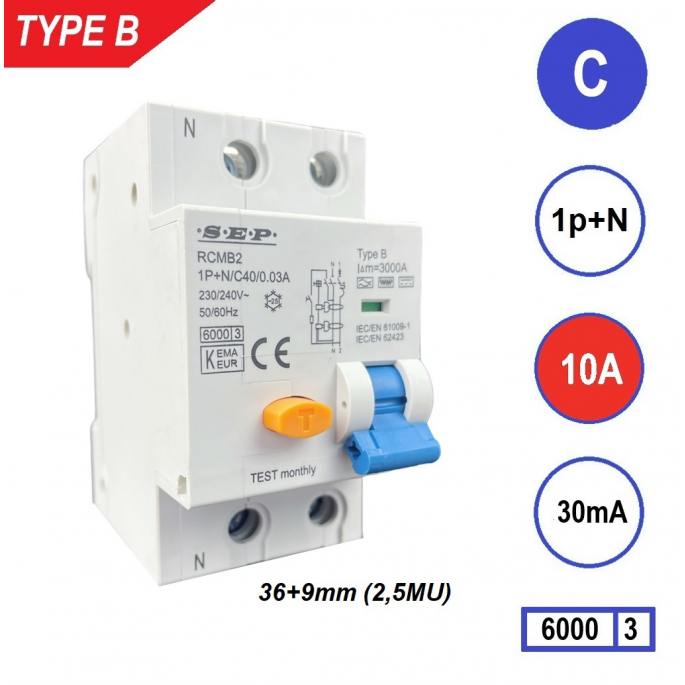

SEP aardlekautomaat type B | 10A, 30mA, C-kar, 1P+N (45mm) | RCMB-2C10.03
De SEP RCMB-2C10.03 aardlekautomaat Type B biedt betrouwbare persoons- en installatiebeveiliging in één compact apparaat. Ideaal voor 1-fase circuits met elektronische belastingen of DC-componenten, zoals PV-installaties en laadpunten.
De SEP RCMB-2C10.03 aardlekautomaat combineert aardlekbeveiliging en overstroombeveiliging in één compacte module. Met een nominale stroom van 10A en een foutstroomgevoeligheid van 30mA biedt deze automaat effectieve bescherming tegen elektrische schokken, isolatiefouten, kortsluiting en overbelasting. De Type B-detectie maakt hem geschikt voor installaties waar zowel AC- als DC-lekstromen kunnen optreden.
Type / uitvoering
Deze aardlekautomaat is van het Type B en detecteert wisselstroom (AC), pulserende DC-lekstromen en gladde gelijkstromen (DC) tot 1 kHz. Daardoor is hij geschikt voor moderne toepassingen met zonnepaneelomvormers, frequentieregelaars en EV-laadpunten. De C-karakteristiek zorgt voor een gecontroleerde uitschakeling bij overstroom tussen 5 en 10 × de nominale stroom, wat hem geschikt maakt voor circuits met piekstromen of inductieve lasten, zoals motoren of voedingen.
Toepassing
De SEP RCMB-2C10.03 is ontworpen voor 1-fase (1P+N) toepassingen tot 10A en is voorzien van een 30mA-lekstroombewaking voor persoonsbeveiliging. Deze uitvoering wordt veel toegepast in woonhuizen, kantoren en kleine industriële installaties waar elektronische apparatuur of gelijkstroomcomponenten aanwezig zijn. Dankzij de Type B-detectie is hij ideaal voor EV-laadpunten, PV-systemen en frequentieregeltoepassingen waar standaard aardlekschakelaars niet volstaan.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-2C10.03
- Nominale stroom (In): 10 A
- Nominale foutstroom (IΔn): 30 mA
- Karakteristiek: C-karakteristiek (uitschakeling bij 5–10 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 1P + N
- Nominale spanning: 230 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 45 mm (2 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 30mA-uitvoering is specifiek bedoeld voor persoonsbeveiliging en verplicht bij eindgroepen waar direct contact met elektrische delen mogelijk is. De C-karakteristiek maakt dit model geschikt voor circuits met kortstondige piekstromen, zoals bij motoren of elektronische voedingen. Wanneer uitsluitend lichte belastingen worden gebruikt, kan een B-karakteristiek geschikter zijn. Controleer altijd of de nominale stroom (10A) past bij de belasting en of de kabeldoorsnede voldoet aan de norm. Monteer de automaat op een 35 mm DIN-rail in een droge, goed geventileerde verdeelinrichting.
Samenvatting
De SEP RCMB-2C10.03 is een hoogwaardige aardlekautomaat Type B met 10A nominale stroom en 30mA-lekgevoeligheid. Dankzij de combinatie van Type B-detectie en C-karakteristiek biedt hij maximale veiligheid in installaties met DC-componenten, zoals EV-laadpunten, PV-installaties en frequentieregelaars.
