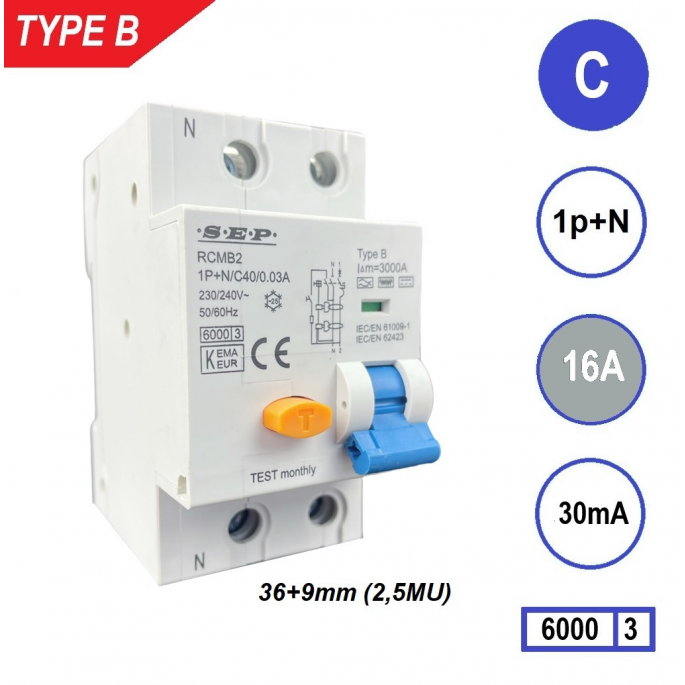

SEP aardlekautomaat type B | 16A, 30mA, C-kar, 1P+N (45mm) | RCMB-2C16.03
De SEP RCMB-2C16.03 aardlekautomaat Type B combineert persoons- en installatiebeveiliging in één compact apparaat. Geschikt voor 1-fase toepassingen met DC-componenten, zoals PV-installaties en laadpunten.
De SEP RCMB-2C16.03 aardlekautomaat biedt gecombineerde aardlek- en overstroombeveiliging in één behuizing. Deze automaat met een nominale stroom van 16A en een foutstroomgevoeligheid van 30mA beschermt personen en installaties tegen elektrische schokken, overbelasting en kortsluiting. Dankzij de Type B-detectie is het apparaat geschikt voor installaties waarin ook gelijkstroomlekstromen (DC) kunnen voorkomen.
Type / uitvoering
Deze aardlekautomaat is van het Type B en kan lekstromen detecteren van AC (wisselstroom), pulserende DC en gladde DC-lekstromen tot 1 kHz. Dit maakt de RCMB-2C16.03 geschikt voor moderne elektrische installaties met zonnepaneelomvormers, frequentieregelaars en EV-laadpunten. De C-karakteristiek zorgt voor uitschakeling bij inschakelstromen tussen 5 en 10 × In, wat ideaal is voor circuits met inductieve belastingen zoals motoren en transformatoren.
Toepassing
De SEP RCMB-2C16.03 is ontworpen voor 1-fase installaties (1P+N) met een maximale stroom van 16A en een lekgevoeligheid van 30mA. Deze waarde biedt optimale persoonsbeveiliging tegen elektrische schokken. Het apparaat wordt toegepast in residentiële installaties, PV-systemen, elektrische laadpunten en kleine industriële toepassingen waar DC-componenten aanwezig kunnen zijn. Door de combinatie van aardlek- en overstroombeveiliging bespaart het ruimte in de verdeelkast.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-2C16.03
- Nominale stroom (In): 16 A
- Nominale foutstroom (IΔn): 30 mA
- Karakteristiek: C-karakteristiek (uitschakeling bij 5–10 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 1P + N
- Nominale spanning: 230 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 45 mm (2 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 30mA-uitvoering is verplicht voor persoonsbeveiliging volgens de NEN 1010. Deze uitvoering is ideaal voor eindgroepen waar direct contact met elektrische delen mogelijk is. De C-karakteristiek is geschikt voor circuits met hogere inschakelstromen (zoals motoren, transformatoren en LED-drivers). Voor zuiver resistieve belastingen is eventueel een B-karakteristiek beter geschikt. Controleer altijd of de nominale stroom (16A) overeenkomt met de aangesloten belasting en de draaddoorsnede correct is gedimensioneerd. Monteer de automaat verticaal op een 35 mm DIN-rail in een droge, goed geventileerde omgeving.
Samenvatting
De SEP RCMB-2C16.03 is een hoogwaardige aardlekautomaat Type B die zowel personenbescherming als overstroombeveiliging biedt. Met 16A nominale stroom en 30mA-lekgevoeligheid is dit een veilige en betrouwbare keuze voor EV-laadpunten, PV-installaties en residentiële toepassingen met DC-lekstromen.
