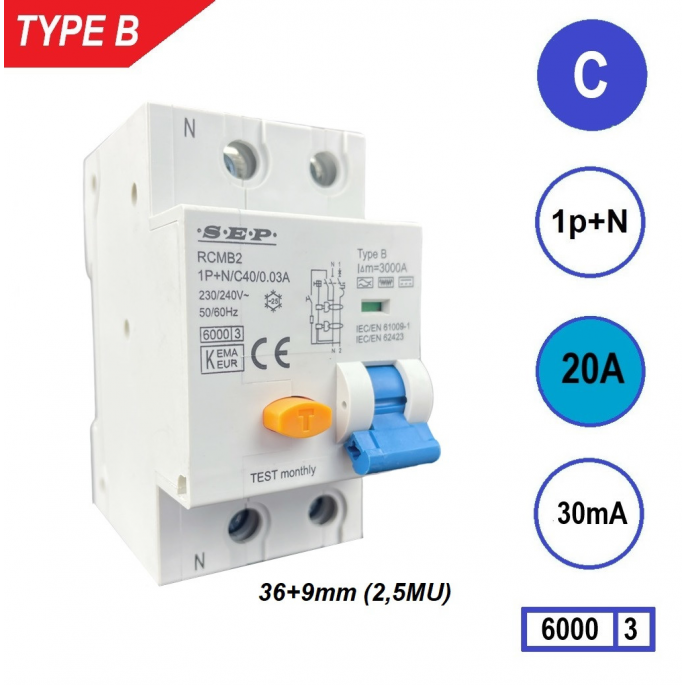

SEP aardlekautomaat Type B | 20A, 30mA, C-kar, 1P+N (45mm) | RCMB-2C20.03
Professionele SEP aardlekautomaat Type B (RCMB-2C20.03) met 20A nominale stroom en 30mA lekstroombeveiliging – combineert aardlek- en overstroombeveiliging in één compacte module, ideaal voor circuits met hogere inschakelstromen zoals motoren en laadstations.
De SEP RCMB-2C20.03 aardlekautomaat Type B is een krachtige en betrouwbare beveiligingsschakelaar die bescherming biedt tegen zowel aardlekstromen als overstroom en kortsluiting. Door de integratie van beide functies in één compacte module bespaart deze automaat ruimte in de verdeelinrichting en verhoogt hij de veiligheid van elektrische installaties. Dankzij de Type B-detectie is deze automaat geschikt voor systemen met zowel wisselstroom (AC) als gelijkstroomcomponenten (DC), zoals laadpalen of PV-installaties.
Type / uitvoering
De Type B uitvoering detecteert wisselstroom (AC), pulsvormige lekstromen en gladde gelijkstromen (DC) tot 1 kHz, wat hem geschikt maakt voor toepassingen met elektronische voedingen, omvormers of EV-laders. De C-karakteristiek zorgt ervoor dat de automaat pas uitschakelt bij een overstroom tussen 5 en 10 × de nominale stroom (In). Hierdoor is hij bestand tegen hogere inschakelstromen, bijvoorbeeld bij motoren, compressoren of verlichting met voorschakelapparatuur.
Toepassing
De RCMB-2C20.03 is ontwikkeld voor residentiële, commerciële en industriële installaties met apparatuur die kortstondig een hogere startstroom trekt. Denk aan laadstations voor elektrische voertuigen, PV-omvormers, frequentiegeregelde motoren of UPS-systemen. Dankzij de 30mA-lekgevoeligheid is dit model uitermate geschikt voor persoonsbeveiliging en voldoet het aan de veiligheidsvoorschriften volgens NEN 1010 voor eindgroepen.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-2C20.03
- Nominale stroom (In): 20 A
- Nominale foutstroom (IΔn): 30 mA
- Karakteristiek: C-karakteristiek (uitschakeling bij 5–10 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 1P + N
- Nominale spanning: 230 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 45 mm (2 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
Kies een C-karakteristiek wanneer de aangesloten belasting hoge inschakelstromen genereert, zoals bij motoren of transformatoren. Voor standaard eindgroepen zonder inschakelpiek is een B-karakteristiek vaak voldoende. De 30mA-uitvoering biedt persoonsbeveiliging en mag niet worden gebruikt als selectieve hoofdbeveiliging. Controleer altijd de nominale stroom (20A) in relatie tot de groep en kabeldoorsnede (maximaal 25 mm²). Monteer de automaat verticaal op een DIN-rail van 35 mm in een goed geventileerde verdeelkast.
Samenvatting
De SEP RCMB-2C20.03 is een compacte, veilige en professionele aardlekautomaat Type B met C-karakteristiek en 30mA-lekgevoeligheid. Ideaal voor installaties met elektronische apparatuur of motorbelastingen waar zowel overstroom- als aardlekbeveiliging vereist is. Voor standaard eindgroepen zonder hoge inschakelstroom is een B-karakteristiek een goed alternatief.
