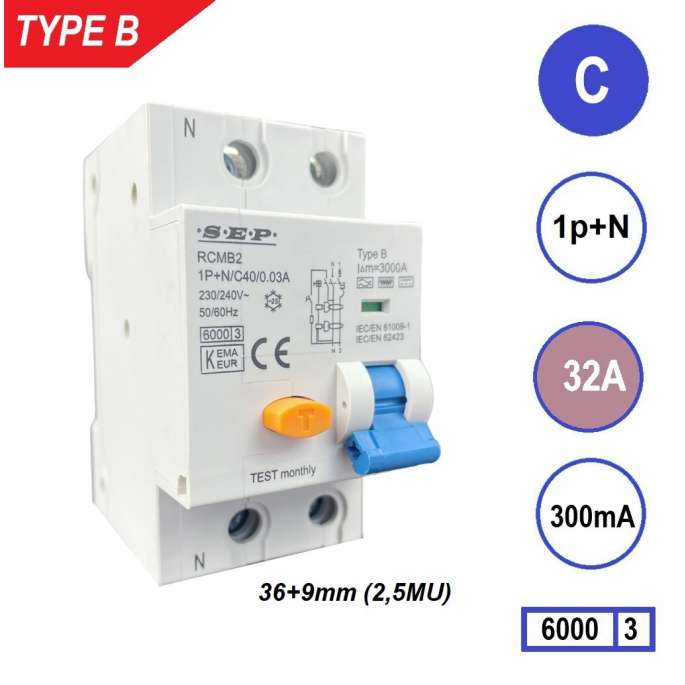

SEP aardlekautomaat type B | 32A, 300mA, C-kar, 1P+N (45mm) | RCMB-2C32.30
Betrouwbare SEP aardlekautomaat Type B (RCMB-2C32.30) met 32A nominale stroom en 300mA lekstroombeveiliging – combineert aardlek- en overstroombeveiliging in één compacte module, ideaal als hoofdbeveiliging in DC-gevoelige installaties zoals PV- en laadsystemen.
De SEP RCMB-2C32.30 aardlekautomaat Type B biedt een complete beveiligingsoplossing tegen aardlekstromen, overbelasting en kortsluiting. Door de combinatie van aardlek- en installatieautomaatfuncties in één compacte behuizing is deze automaat ruimtebesparend en ideaal voor moderne installaties. Dankzij de Type B-technologie detecteert dit toestel ook gelijkstroomlekken, wat essentieel is bij gebruik van PV-omvormers, EV-laadstations en andere elektronisch geregelde apparatuur.
Type / uitvoering
De Type B uitvoering biedt een uitgebreide lekstroomdetectie voor wisselstromen (AC), pulsvormige lekstromen en gladde gelijkstromen (DC) tot 1 kHz. Daarmee biedt deze automaat maximale veiligheid in installaties met elektronische voedingen of DC-componenten. De C-karakteristiek zorgt voor uitschakeling bij overstroom tussen 5 en 10 × de nominale stroom (In), wat hem geschikt maakt voor installaties met hoge inschakelstromen, zoals motoren, pompen, compressoren of verlichting met voorschakelapparatuur.
Toepassing
De RCMB-2C32.30 is ontworpen voor residentiële, commerciële en industriële toepassingen waarin gelijkstroomcomponenten aanwezig kunnen zijn. Dankzij de 300mA-lekgevoeligheid is dit type ideaal als brandbeveiliging of selectieve hoofdbeveiliging boven downstream 30mA-beveiligingen. Veelgebruikte toepassingen zijn hoofdaansluitingen van PV-systemen, EV-laadpalen, UPS-systemen en frequentiegeregelde aandrijvingen.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-2C32.30
- Nominale stroom (In): 32 A
- Nominale foutstroom (IΔn): 300 mA
- Karakteristiek: C-karakteristiek (uitschakeling bij 5–10 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 1P + N
- Nominale spanning: 230 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 45 mm (2 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 300mA-uitvoering is bedoeld voor brandbeveiliging of als selectieve hoofdbeveiliging, niet voor directe persoonsbeveiliging. Voor eindgroepen of circuits met gebruikersbeveiliging is een 30mA-variant vereist. Controleer de nominale stroom (32A) en de C-karakteristiek op geschiktheid voor de belasting en inschakelstroom. Monteer de automaat verticaal op een 35 mm DIN-rail in een goed geventileerde omgeving, en gebruik bekabeling met een maximale doorsnede van 25 mm². Voor standaard eindgroepen zonder hoge inschakelstromen kan een B-karakteristiek een beter alternatief zijn.
Samenvatting
De SEP RCMB-2C32.30 is een betrouwbare Type B aardlekautomaat met C-karakteristiek en 300mA-lekgevoeligheid, ontworpen voor brand- en installatiebeveiliging in DC-gevoelige omgevingen. Ideaal als hoofdbeveiliging voor PV-systemen, EV-laadpalen of industriële installaties. Voor persoonsbeveiliging kiest u de 30mA-variant van hetzelfde type.
