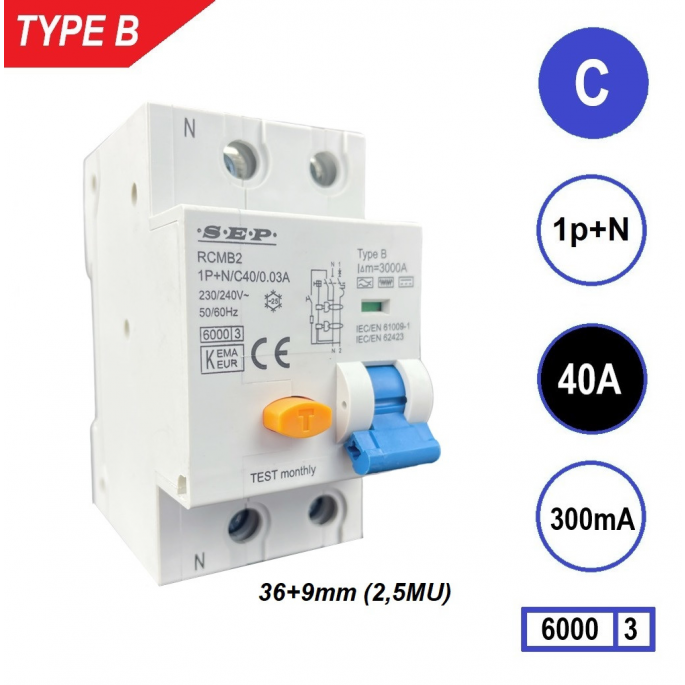

SEP aardlekautomaat type B | 40A, 300mA, C-kar, 1P+N (45mm) | RCMB-2C40.30
Betrouwbare SEP aardlekautomaat Type B (RCMB-2C40.30) met 40A nominale stroom en 300mA lekstroombeveiliging – combineert aardlek- en overstroombeveiliging in één compacte module, ideaal als hoofdbeveiliging in installaties met DC-componenten.
De SEP RCMB-2C40.30 aardlekautomaat Type B is een professionele beveiligingsautomaat die bescherming biedt tegen aardlekstromen, overbelasting en kortsluiting. Door de combinatie van deze functies in één compacte module bespaart deze automaat ruimte in de verdeelinrichting en verhoogt hij de bedrijfszekerheid van de installatie. Dankzij de geavanceerde Type B-detectie is de automaat geschikt voor zowel wissel- als gelijkstroomcomponenten, wat hem ideaal maakt voor moderne installaties met elektronica of DC-bronnen.
Type / uitvoering
De Type B uitvoering is de meest complete vorm van aardlekbeveiliging en detecteert wisselstroom (AC), pulsvormige lekstromen en gladde gelijkstromen (DC) tot 1 kHz. Dit maakt de RCMB-2C40.30 bijzonder geschikt voor toepassingen met PV-omvormers, EV-laadpalen, UPS-systemen en frequentieregelaars. De C-karakteristiek zorgt ervoor dat de automaat uitschakelt bij een overstroom tussen 5 en 10 × de nominale stroom (In), wat ideaal is voor circuits met hogere inschakelstromen, zoals motoren, compressoren en elektronische voedingen.
Toepassing
Deze aardlekautomaat is ontworpen voor residentiële, commerciële en industriële installaties waar elektronische apparatuur of DC-bronnen aanwezig zijn. Met een 300mA-lekgevoeligheid is de RCMB-2C40.30 uitermate geschikt als brandbeveiliging of als selectieve hoofdbeveiliging boven downstream 30mA-beveiligingen die voor persoonsbeveiliging zorgen. Typische toepassingen zijn hoofdaansluitingen van PV-installaties, EV-laadstations en frequentiegeregelde aandrijvingen.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-2C40.30
- Nominale stroom (In): 40 A
- Nominale foutstroom (IΔn): 300 mA
- Karakteristiek: C-karakteristiek (uitschakeling bij 5–10 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 1P + N
- Nominale spanning: 230 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 45 mm (2 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
Een 300mA-uitvoering is bedoeld voor brandbeveiliging of als selectieve hoofdbeveiliging in combinatie met downstream 30mA-beveiligingen voor persoonsbeveiliging. Voor directe persoonsbeveiliging is een 30mA-variant vereist. Controleer of de nominale stroom (40A) en C-karakteristiek geschikt zijn voor uw toepassing – de C-karakteristiek is bedoeld voor circuits met hogere inschakelstromen. Monteer de automaat verticaal op een 35 mm DIN-rail in een goed geventileerde omgeving en gebruik bekabeling met een maximale aansluitdoorsnede van 25 mm².
Samenvatting
De SEP RCMB-2C40.30 is een robuuste en veilige aardlekautomaat Type B met C-karakteristiek en 300mA-lekgevoeligheid. Deze uitvoering is ideaal voor brandbeveiliging en installatiebescherming in toepassingen met gelijkstroomcomponenten, zoals PV-systemen, EV-laadpalen en UPS-installaties. Voor directe persoonsbeveiliging kiest u de 30mA-variant van hetzelfde type.
