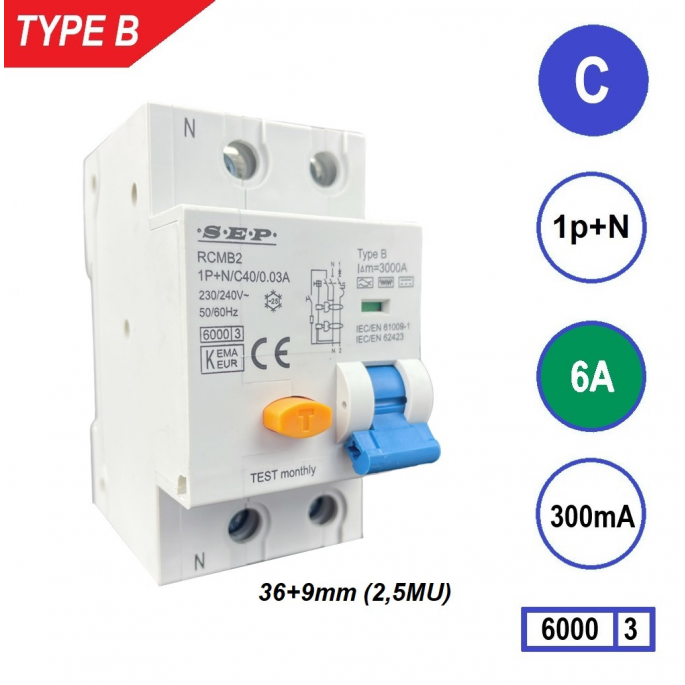

SEP aardlekautomaat type B | 6A, 300mA, C-kar, 1P+N (45mm) | RCMB-2C06.30
De SEP RCMB-2C06.30 aardlekautomaat Type B combineert lek- en overstroombeveiliging in één compact apparaat. Perfect voor 1-fase installaties met DC-componenten waar brand- en installatiebeveiliging vereist is.
De SEP RCMB-2C06.30 aardlekautomaat biedt een gecombineerde aardlek- en overstroombeveiliging in één compacte module. Met een nominale stroom van 6A en een foutstroomgevoeligheid van 300mA beschermt dit apparaat installaties tegen isolatiefouten, kortsluiting en overbelasting. Dankzij het Type B-detectiesysteem is hij geschikt voor moderne elektrische installaties waarin gelijkstroomcomponenten aanwezig zijn.
Type / uitvoering
De Type B uitvoering detecteert wisselstroom (AC), pulserende DC-lekstromen én gladde gelijkstromen (DC) tot 1 kHz. Dit maakt de RCMB-2C06.30 ideaal voor toepassingen met PV-omvormers, laadpunten voor elektrische voertuigen en frequentieregelaars. De C-karakteristiek zorgt voor een vertraagde uitschakeling bij tijdelijke inschakelstromen (tussen 5 en 10 × In), waardoor de automaat geschikt is voor circuits met inductieve lasten, zoals motoren en voedingen.
Toepassing
Deze SEP RCMB-2C06.30 is ontworpen voor 1-fase installaties (1P+N) met een nominale stroom van 6A en een lekgevoeligheid van 300mA. De hogere lekgevoeligheid maakt dit model geschikt voor brandbeveiliging en installatiebescherming in elektrische verdeelinrichtingen. Typische toepassingen zijn onder meer PV-installaties, UPS-systemen, laadpunten, frequentieregelingen en industriële besturingskasten waarin DC-lekstromen kunnen optreden.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-2C06.30
- Nominale stroom (In): 6 A
- Nominale foutstroom (IΔn): 300 mA
- Karakteristiek: C-karakteristiek (uitschakeling bij 5–10 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 1P + N
- Nominale spanning: 230 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 45 mm (2 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 300mA-uitvoering is bedoeld voor brand- en installatiebeveiliging en biedt geen directe persoonsbeveiliging. Voor eindgroepen met risico op aanraking van elektrische delen is een 30mA-variant vereist. De C-karakteristiek is geschikt voor circuits met kortstondige hoge inschakelstromen, zoals motoren of elektronische voedingen. Controleer altijd of de nominale stroom (6A) past bij de aangesloten belasting en dat de bekabeling correct is gedimensioneerd. Monteer het apparaat verticaal op een 35 mm DIN-rail in een goed geventileerde, droge verdeelkast.
Samenvatting
De SEP RCMB-2C06.30 is een robuuste aardlekautomaat Type B met 6A nominale stroom en 300mA-lekgevoeligheid. Deze uitvoering biedt betrouwbare brand- en installatiebescherming in 1-fase circuits en is ideaal voor PV-installaties, EV-laadpunten en industriële toepassingen met DC-lekstromen.
