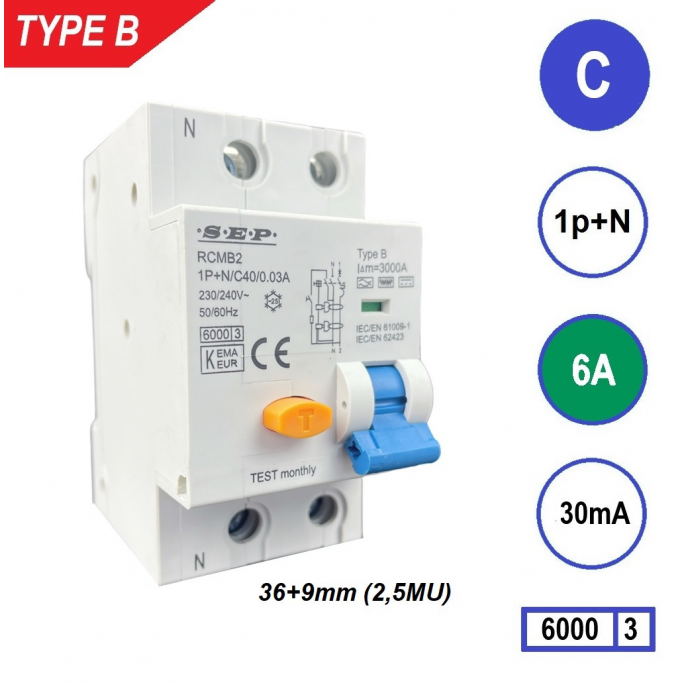

SEP aardlekautomaat type B | 6A, 30mA, C-kar, 1P+N (45mm) | RCMB-2C06.03
De SEP RCMB-2C06.03 aardlekautomaat Type B combineert persoons- en installatiebeveiliging in één compacte module. Perfect voor gevoelige 1-fase circuits met DC-componenten, zoals laadpunten en PV-installaties.
De SEP RCMB-2C06.03 aardlekautomaat biedt een betrouwbare combinatie van aardlekbeveiliging en automatische overstroombeveiliging in één apparaat. Met een nominale stroom van 6A en een foutstroomgevoeligheid van 30mA beschermt deze automaat zowel personen als elektrische installaties tegen lekstromen, kortsluiting en overbelasting. Dankzij de Type B-lekstroombewaking is dit model geschikt voor moderne installaties met gelijkstroomcomponenten.
Type / uitvoering
De Type B aardlekautomaat detecteert wisselstroom (AC), pulserende DC-lekstromen én gladde gelijkstromen (DC) tot 1 kHz. Hierdoor is hij uitermate geschikt voor toepassingen met elektronische voedingen, zonnepaneelomvormers, frequentieregelaars en EV-laadpunten. De C-karakteristiek zorgt voor een gecontroleerde uitschakeling bij overstroom tussen 5 en 10 × de nominale stroom, waardoor de automaat bestand is tegen tijdelijke inschakelpulsen, zoals bij motoren of voedingen.
Toepassing
De SEP RCMB-2C06.03 is ontworpen voor 1-fase installaties (1P+N) met een nominale stroom van 6A. Dankzij de hoge gevoeligheid van 30mA biedt hij effectieve persoonsbeveiliging tegen elektrische schokken en is hij toepasbaar in zowel residentiële als commerciële installaties. Deze automaat wordt veel gebruikt in circuits met elektronische apparatuur, PV-systemen, laadpunten voor elektrische voertuigen, of besturingskasten waar DC-lekstromen kunnen voorkomen.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-2C06.03
- Nominale stroom (In): 6 A
- Nominale foutstroom (IΔn): 30 mA
- Karakteristiek: C-karakteristiek (uitschakeling bij 5–10 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 1P + N
- Nominale spanning: 230 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 45 mm (2 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 30mA-uitvoering is geschikt voor persoonsbeveiliging en verplicht in eindgroepen waar direct contact met elektrische delen mogelijk is. De C-karakteristiek maakt deze automaat geschikt voor circuits met tijdelijke piekstromen, zoals motoren of transformatoren. Indien uw installatie voornamelijk lichte of elektronische belasting heeft, kan een B-karakteristiek geschikter zijn. Let er tevens op dat de nominale stroom (6A) past bij de aangesloten belasting en dat de kabeldoorsnede volgens de norm is gekozen. Monteer het apparaat verticaal op een 35 mm DIN-rail in een droge, goed geventileerde omgeving.
Samenvatting
De SEP RCMB-2C06.03 is een hoogwaardige aardlekautomaat Type B met 6A nominale stroom en 30mA-lekgevoeligheid. Deze compacte automaat biedt optimale persoons- en installatiebeveiliging voor circuits met DC-componenten, zoals EV-laadpunten, PV-installaties en elektronische voedingen.
