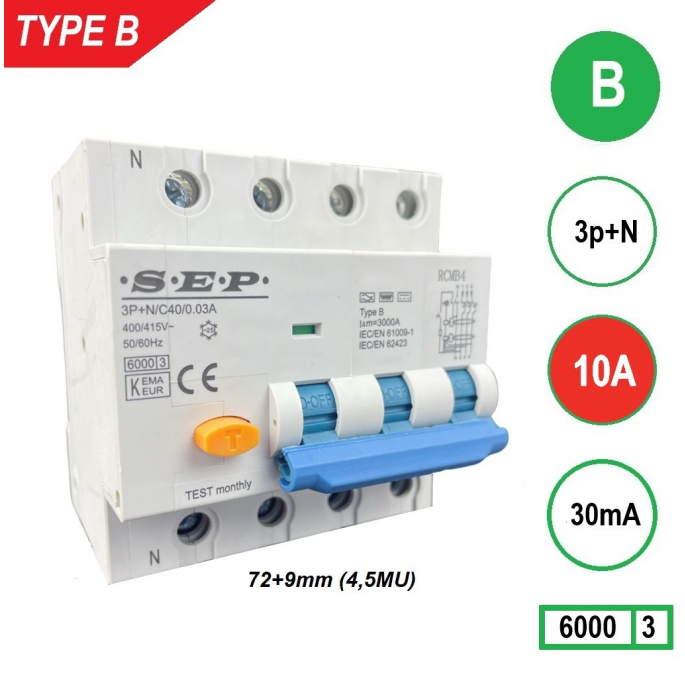

SEP aardlekautomaat type B | 10A, 30mA, B-kar, 3P+N (81mm) | RCMB-4B10.03
De SEP RCMB-4B10.03 aardlekautomaat Type B biedt betrouwbare persoons- en installatiebeveiliging in 3-fase circuits met DC-componenten. Ideaal voor moderne installaties zoals PV-systemen, laadpunten en industriële toepassingen.
De SEP RCMB-4B10.03 aardlekautomaat combineert aardlek- en overstroombeveiliging in één compacte module. Deze automaat met een nominale stroom van 10A en een foutstroomgevoeligheid van 30mA beschermt personen en installaties tegen aardlekken, overbelasting en kortsluiting. Dankzij de Type B-detectie biedt dit apparaat ook beveiliging tegen gladde DC-lekstromen, wat essentieel is voor toepassingen met elektronische vermogenselementen.
Type / uitvoering
De RCMB-4B10.03 is een Type B aardlekautomaat, ontworpen om wisselstroom (AC), pulserende DC en gladde DC-lekstromen tot 1 kHz te detecteren. Dit maakt hem geschikt voor installaties met frequentieregelaars, PV-omvormers of laadstations. De B-karakteristiek zorgt voor een snelle uitschakeling bij overstroom tussen 3 en 5 × de nominale stroom, waardoor hij ideaal is voor standaard verlichtings- en stopcontactgroepen zonder hoge inschakelstromen.
Toepassing
De SEP RCMB-4B10.03 is een 3-fase aardlekautomaat (3P+N) met een compacte breedte van 81 mm. Dankzij de 30mA-lekgevoeligheid is deze automaat perfect voor persoonsbeveiliging in installaties met gelijkstroomcomponenten. Typische toepassingen zijn onder meer PV-installaties, elektrische laadpunten, UPS-systemen en industriële schakelkasten. Deze aardlekautomaat voldoet aan de eisen van de NEN 1010 voor circuits met DC-lekstromen, waar standaard Type A-automaten niet volstaan.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-4B10.03
- Nominale stroom (In): 10 A
- Nominale foutstroom (IΔn): 30 mA
- Karakteristiek: B-karakteristiek (uitschakeling bij 3–5 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 30mA-uitvoering is bedoeld voor persoonsbeveiliging en is verplicht in eindgroepen waar direct contact met elektrische delen mogelijk is. De B-karakteristiek is geschikt voor standaardbelastingen zonder hoge inschakelstromen. Bij motoren of transformatoren wordt een C-karakteristiek aanbevolen. Controleer altijd of de nominale stroom (10A) aansluit bij de belasting en of de bekabeling en omgevingstemperatuur voldoen aan de voorschriften. Monteer het toestel verticaal op een 35 mm DIN-rail in een goed geventileerde verdeelinrichting.
Samenvatting
De SEP RCMB-4B10.03 biedt betrouwbare persoons- en installatiebeveiliging in 3-fase toepassingen met DC-componenten. Met 10A nominale stroom, 30mA lekgevoeligheid en B-karakteristiek is dit de ideale keuze voor PV-installaties, laadpunten en elektronische systemen waar Type B-detectie vereist is.
