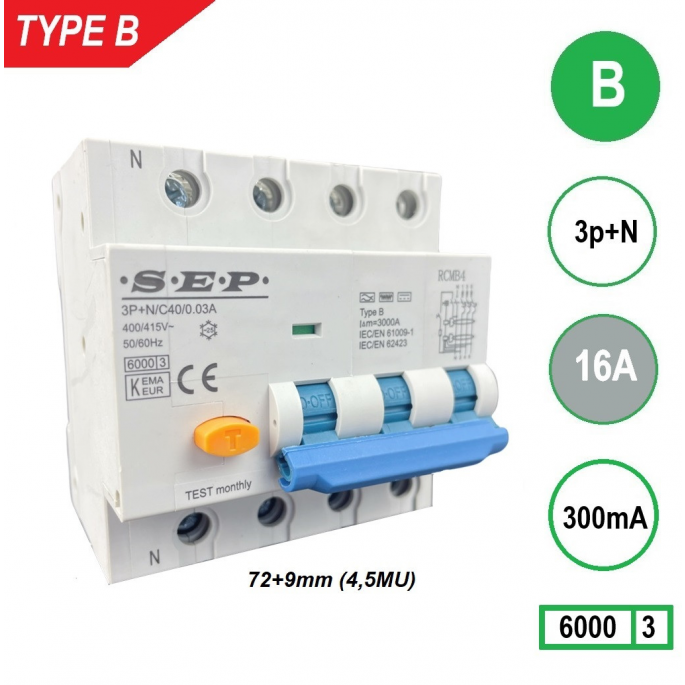

SEP aardlekautomaat type B | 16A, 300mA, B-kar, 3P+N (81mm) | RCMB-4B16.30
De SEP RCMB-4B16.30 aardlekautomaat Type B combineert betrouwbare aardlek- en overstroombeveiliging in één compacte module. Ideaal voor 3-fase toepassingen met DC-componenten, zoals PV-installaties of laadstations.
De SEP RCMB-4B16.30 aardlekautomaat is een hoogwaardige beveiligingsschakelaar die zowel aardlekbeveiliging als overstroombeveiliging in één apparaat combineert. Met een nominale stroom van 16A en een aardlekschakeldrempel van 300mA beschermt deze automaat installaties tegen aardlekken, overbelasting en kortsluiting. Dankzij de Type B-detectie is deze geschikt voor zowel wisselstroom (AC) als gelijkstroom (DC) lekstromen, wat hem ideaal maakt voor moderne elektrische installaties.
Type / uitvoering
Deze uitvoering is een Type B aardlekautomaat, wat betekent dat hij wisselstroom (AC), pulserende DC en gladde DC-lekstromen detecteert tot 1 kHz. De B-karakteristiek zorgt voor snelle uitschakeling bij overstroom tussen 3 en 5 × de nominale stroom, wat hem geschikt maakt voor standaard eindgroepen zonder zware inschakelstromen. De automaat combineert dus de functies van een aardlekschakelaar (RCCB) en installatieautomaat (MCB) in één compacte unit.
Toepassing
De SEP RCMB-4B16.30 is ontworpen voor 3-fase installaties (3P+N, 400 V AC) met een 300mA lekstroomgevoeligheid. Deze uitvoering is ideaal voor brandbeveiliging en installatiebescherming, niet voor persoonsbeveiliging. Typische toepassingen zijn PV-installaties, frequentieregelaars, laadstations en industriële verdeelinrichtingen. Dankzij het ontwerp met 81 mm breedte (4 modulen) is montage eenvoudig op een standaard DIN-rail (35 mm).
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-4B16.30
- Nominale stroom (In): 16 A
- Nominale foutstroom (IΔn): 300 mA
- Karakteristiek: B-karakteristiek (uitschakeling bij 3–5 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 300mA-uitvoering is bedoeld voor brand- en installatiebeveiliging en niet voor directe persoonsbeveiliging. Voor groepen waar persoonsbeveiliging vereist is, kies een 30mA-uitvoering. De B-karakteristiek is geschikt voor standaard eindgroepen en algemene verbruikers. Voor motoren of inductieve belastingen is een C-karakteristiek meer geschikt. Controleer altijd of de nominale stroom (16A) aansluit bij de belasting en of de bedrading voldoet aan de voorschriften voor warmteafvoer en omgevingstemperatuur.
Samenvatting
De SEP RCMB-4B16.30 biedt veilige en efficiënte aardlek- en overstroombeveiliging in driefasige installaties met DC-componenten. Met 16A nominale stroom en 300mA lekgevoeligheid is dit de ideale keuze voor brandbeveiliging in PV-installaties, laadpunten en industriële toepassingen. Voor persoonsbeveiliging wordt de 30mA-variant aanbevolen.
