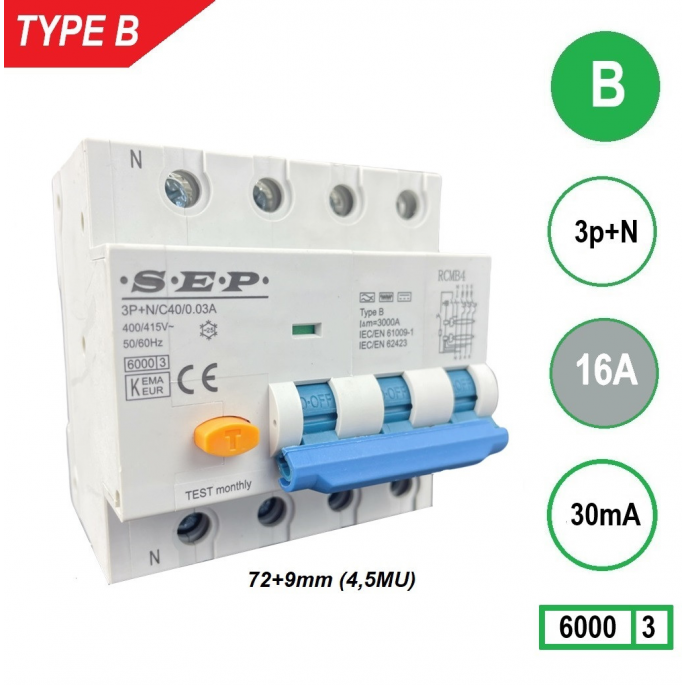

SEP aardlekautomaat type B | 16A, 30mA, B-kar, 3P+N (81mm) | RCMB-4B16.03
De SEP RCMB-4B16.03 aardlekautomaat Type B combineert betrouwbare aardlek- en overstroombeveiliging voor 3-fase installaties. Ideaal voor PV-systemen, laadpunten en industriële toepassingen met DC-componenten.
De SEP RCMB-4B16.03 aardlekautomaat biedt gecombineerde aardlek- en overstroombeveiliging in één compacte behuizing. Met een nominale stroom van 16A en een lekstroomgevoeligheid van 30mA beschermt deze automaat zowel personen als installaties tegen elektrische fouten, aardlekken, overbelasting en kortsluiting. Dankzij het Type B-detectiesysteem is hij ook geschikt voor DC-lekstromen — essentieel bij moderne elektrische installaties.
Type / uitvoering
Deze uitvoering is een Type B aardlekautomaat, ontworpen om te reageren op wisselstroom (AC), pulserende DC én gladde DC-lekstromen tot 1 kHz. De B-karakteristiek zorgt voor snelle uitschakeling bij overstroom tussen 3 en 5 × de nominale stroom, waardoor deze automaat geschikt is voor lichtgroepen en standaard eindcircuits zonder zware inschakelstromen. De 3P+N-uitvoering maakt hem ideaal voor driefasige systemen waarbij een neuter vereist is.
Toepassing
De SEP RCMB-4B16.03 is ontworpen voor 3-fase installaties (400 V AC) en wordt veel toegepast in installaties met elektronische apparatuur of DC-componenten. Denk aan PV-systemen, EV-laadpunten, frequentieregelaars en UPS-systemen. De 30mA-lekgevoeligheid zorgt voor directe persoonsbeveiliging conform NEN 1010, terwijl de compacte breedte van 81 mm (4 modulen) ruimte bespaart in de groepenkast.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-4B16.03
- Nominale stroom (In): 16 A
- Nominale foutstroom (IΔn): 30 mA
- Karakteristiek: B-karakteristiek (uitschakeling bij 3–5 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 30mA-uitvoering is verplicht voor circuits waar persoonsbeveiliging vereist is. De B-karakteristiek is geschikt voor standaard eindgroepen en lichte verbruikers. Voor installaties met zwaardere inschakelstromen, zoals motoren of transformatoren, is een C-karakteristiek aanbevolen. Controleer of de nominale stroom (16A) past bij de belasting en of de bedrading voldoet aan de geldende normen. Monteer de automaat op een 35 mm DIN-rail in een droge, goed geventileerde kast.
Samenvatting
De SEP RCMB-4B16.03 biedt veilige en betrouwbare aardlek- en overstroombeveiliging in 3-fase installaties met DC-componenten. Met 16A nominale stroom, 30mA-lekgevoeligheid en Type B-detectie is dit de ideale keuze voor PV-installaties, laadstations en industriële toepassingen waar maximale veiligheid vereist is.
