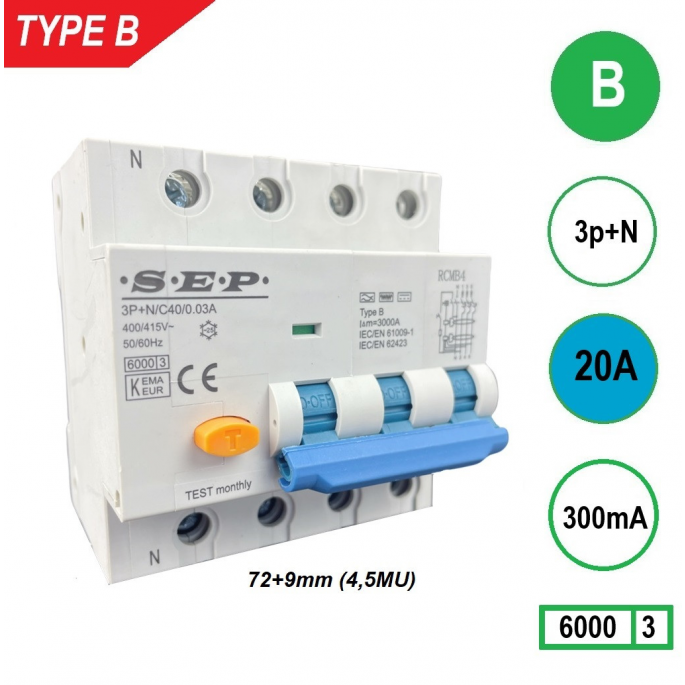

SEP aardlekautomaat type B | 20A, 300mA, B-kar, 3P+N (81mm) | RCMB-4B20.30
Betrouwbare SEP aardlekautomaat Type B (RCMB-4B20.30) met 20A nominale stroom en 300mA lekstroombeveiliging – combineert aardlek- en overstroombeveiliging in één compacte module voor driefasige, DC-gevoelige installaties.
De SEP RCMB-4B20.30 aardlekautomaat Type B is een hoogwaardige beveiligingsschakelaar die bescherming biedt tegen aardlekstromen, overbelasting en kortsluiting in één compacte eenheid. Deze automaat is ontworpen voor driefasige installaties (3P+N) en is dankzij de Type B-detectie ook geschikt voor installaties met gelijkstroomcomponenten. Met een 300mA-lekgevoeligheid fungeert dit model als betrouwbare brandbeveiliging of selectieve hoofdbeveiliging in combinatie met downstream 30mA-beveiligingen.
Type / uitvoering
De Type B uitvoering is geschikt voor het detecteren van wisselstroom (AC), pulsvormige lekstromen en gladde gelijkstromen (DC) tot 1 kHz. Hierdoor biedt deze aardlekautomaat maximale veiligheid bij moderne elektronische installaties zoals PV-omvormers, EV-laadstations en frequentieregelaars. De B-karakteristiek schakelt snel uit bij overstroom tussen 3 en 5 × de nominale stroom (In), ideaal voor standaard eindgroepen zonder hoge inschakelstromen.
Toepassing
De RCMB-4B20.30 is ontworpen voor driefasige residentiële, commerciële en industriële toepassingen met DC-gevoelige apparatuur. Door de 300mA-lekgevoeligheid is deze uitvoering met name geschikt als brandbeveiliging of als selectieve hoofdbeveiliging in installaties waar downstream aardlekautomaten met 30mA persoonsbeveiliging aanwezig zijn. Toepassingen zijn onder andere hoofdaansluitingen van PV-systemen, laadstations voor elektrische voertuigen, frequentieregelaars en UPS-systemen.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-4B20.30
- Nominale stroom (In): 20 A
- Nominale foutstroom (IΔn): 300 mA
- Karakteristiek: B-karakteristiek (uitschakeling bij 3–5 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 300mA-uitvoering is bedoeld voor brandbeveiliging of als selectieve hoofdbeveiliging en biedt geen directe persoonsbeveiliging. Voor eindgroepen die gebruikers beschermen, kiest u een 30mA-variant. De B-karakteristiek is geschikt voor standaard eindgroepen zonder hoge inschakelstromen; wanneer er sprake is van motorbelastingen of transformatoren, kies dan een C-karakteristiek. Zorg dat de nominale stroom (20A) overeenkomt met de groepsbelasting en gebruik een kabeldoorsnede die past binnen het bereik van 1 – 25 mm². Monteer het apparaat op een 35 mm DIN-rail in een goed geventileerde kast.
Samenvatting
De SEP RCMB-4B20.30 is een driefasige Type B aardlekautomaat met B-karakteristiek en 300mA-lekgevoeligheid. Hij combineert aardlek- en overstroombeveiliging in één module en is perfect geschikt als hoofd- of brandbeveiliging in installaties met gelijkstroomcomponenten. Voor persoonsbeveiliging of eindgroepen gebruikt u de 30mA-variant van dit model.
