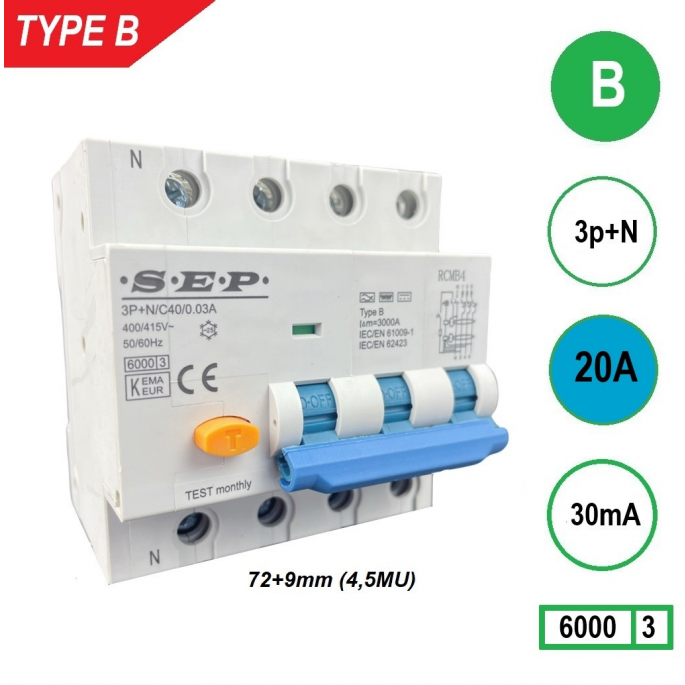

SEP aardlekautomaat type B | 20A, 30mA, B-kar, 3P+N (81mm) | RCMB-4B20.03
Compacte en betrouwbare SEP aardlekautomaat Type B (RCMB-4B20.03) met 20A nominale stroom en 30mA lekstroombeveiliging – combineert aardlek- en overstroombeveiliging voor driefasige installaties met DC-componenten.
De SEP RCMB-4B20.03 aardlekautomaat Type B is een hoogwaardige beveiligingsschakelaar die bescherming biedt tegen aardlekstromen, overbelasting en kortsluiting in één compacte module. Deze uitvoering is speciaal ontworpen voor driefasige installaties (3P+N) en is geschikt voor toepassingen waarin zowel wisselstroom (AC) als gelijkstroom (DC) aanwezig is. De 30mA-variant biedt persoonsbeveiliging en voldoet aan de eisen van NEN 1010 voor eindgroepen.
Type / uitvoering
De Type B uitvoering is de meest geavanceerde variant binnen de aardlekbeveiligingen. Deze detecteert wisselstroom (AC), pulsvormige lekstromen en gladde gelijkstromen (DC) tot 1 kHz. Dit maakt de RCMB-4B20.03 bijzonder geschikt voor installaties met elektronische componenten of gelijkstroombronnen, zoals laadstations, PV-omvormers of frequentiegeregelde motoren. De B-karakteristiek zorgt voor een snelle uitschakeling bij overstroom tussen 3 en 5 × de nominale stroom (In), ideaal voor standaard eindgroepen zonder hoge inschakelstromen.
Toepassing
Deze aardlekautomaat is ontworpen voor driefasige toepassingen waar zowel persoonsbeveiliging als overstroombeveiliging vereist is. Dankzij de 30mA-lekgevoeligheid biedt hij uitstekende bescherming tegen elektrische schokken. Typische toepassingen zijn PV-installaties, EV-laadstations, driefasige machines en industriële verdeelkasten waarin DC-lekstromen kunnen optreden. De Type B-detectie voorkomt dat gevaarlijke gelijkstroomlekken de aardlekschakelaar ‘blind’ maken, waardoor de veiligheid in moderne installaties gewaarborgd blijft.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-4B20.03
- Nominale stroom (In): 20 A
- Nominale foutstroom (IΔn): 30 mA
- Karakteristiek: B-karakteristiek (uitschakeling bij 3–5 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
Deze Type B 30mA-uitvoering is bedoeld voor persoonsbeveiliging in driefasige installaties waar gelijkstroomcomponenten kunnen voorkomen. Kies de B-karakteristiek voor standaardbelastingen zonder hoge inschakelstromen. Indien uw installatie motoren, transformatoren of voedingen met piekstromen bevat, is een C-karakteristiek meer geschikt. Controleer dat de nominale stroom (20A) overeenkomt met de groepbelasting en dat de aansluitdoorsnede past binnen het bereik van 1–25 mm². Monteer de automaat op een 35 mm DIN-rail in een goed geventileerde verdeelkast.
Samenvatting
De SEP RCMB-4B20.03 is een betrouwbare Type B aardlekautomaat met B-karakteristiek en 30mA-lekgevoeligheid, geschikt voor driefasige toepassingen. Hij combineert aardlek- en overstroombeveiliging in één module en biedt maximale veiligheid bij installaties met DC-lekstromen. Ideaal voor PV-systemen, laadpalen en industrieel gebruik. Voor circuits met hogere inschakelstromen is de C-karakteristiek een beter alternatief.
