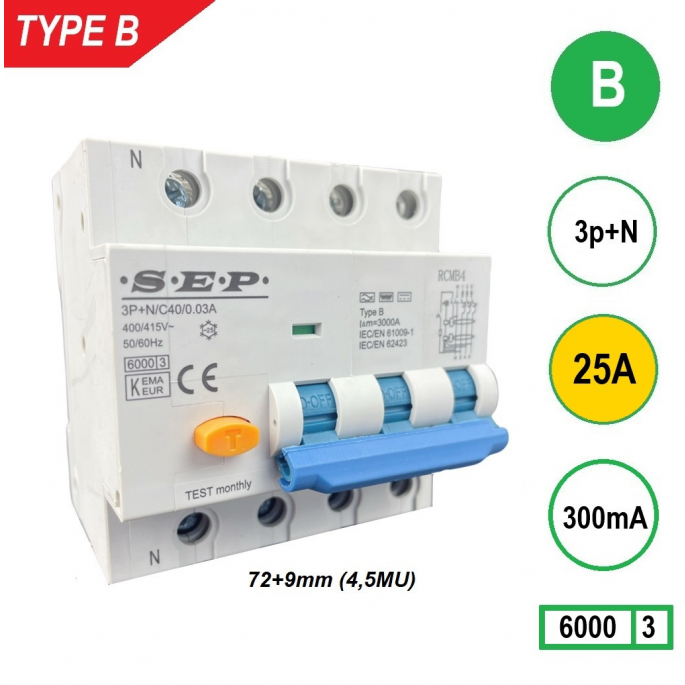

SEP aardlekautomaat type B | 25A, 300mA, B-kar, 3P+N (81mm) | RCMB-4B25.30
Robuuste SEP aardlekautomaat Type B (RCMB-4B25.30) met 25A nominale stroom en 300mA lekstroombeveiliging – combineert aardlek- en overstroombeveiliging in één compacte module voor driefasige, DC-gevoelige installaties.
De SEP RCMB-4B25.30 aardlekautomaat Type B biedt betrouwbare beveiliging tegen aardlekstromen, overbelasting en kortsluiting in één compacte module. Deze uitvoering is speciaal ontworpen voor driefasige installaties (3P+N) en combineert maximale veiligheid met ruimtebesparing in de verdeelinrichting. Met zijn Type B-detectie en 300mA-lekgevoeligheid is dit model uitermate geschikt als brandbeveiliging of selectieve hoofdbeveiliging in installaties met gelijkstroomcomponenten.
Type / uitvoering
De Type B uitvoering is de meest geavanceerde aardlekautomaat en detecteert wisselstroom (AC), pulsvormige lekstromen en gladde gelijkstromen (DC) tot 1 kHz. Dit maakt de RCMB-4B25.30 bijzonder geschikt voor toepassingen met DC-gevoelige apparatuur zoals PV-omvormers, EV-laadstations, frequentieregelaars en UPS-systemen. De B-karakteristiek schakelt snel uit bij overstroom tussen 3 en 5 × de nominale stroom (In), ideaal voor standaard eindgroepen zonder hoge inschakelstromen.
Toepassing
Deze aardlekautomaat is ontworpen voor residentiële, commerciële en industriële toepassingen met DC-gevoelige lekstromen. De 300mA-lekgevoeligheid maakt dit type geschikt als brandbeveiliging of selectieve hoofdbeveiliging in installaties waarin downstream 30mA-beveiligingen aanwezig zijn voor persoonsbeveiliging. Typische toepassingen zijn hoofdaansluitingen van PV-installaties, EV-laadpalen, frequentiegeregelde motoren en machinebesturingen.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-4B25.30
- Nominale stroom (In): 25 A
- Nominale foutstroom (IΔn): 300 mA
- Karakteristiek: B-karakteristiek (uitschakeling bij 3–5 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 300mA-uitvoering is bedoeld voor brandbeveiliging en selectieve hoofdbeveiliging, niet voor directe persoonsbeveiliging. Voor eindgroepen waar gebruikersveiligheid vereist is, dient u een 30mA-variant te gebruiken. Kies de B-karakteristiek bij standaard belastingen zonder hoge inschakelstromen; voor motoren of transformatoren is de C-karakteristiek meer geschikt. Controleer of de nominale stroom (25A) aansluit bij de groepsbelasting en gebruik een bekabeling met een maximale aansluitdoorsnede van 25 mm². Monteer de automaat op een 35 mm DIN-rail in een goed geventileerde behuizing.
Samenvatting
De SEP RCMB-4B25.30 is een veelzijdige en veilige aardlekautomaat Type B met B-karakteristiek en 300mA-lekgevoeligheid, ontworpen voor brand- en installatiebeveiliging in driefasige installaties. Ideaal voor PV-systemen, EV-laadpalen en DC-gevoelige omgevingen. Voor persoonsbeveiliging kiest u de 30mA-uitvoering van dit type.
