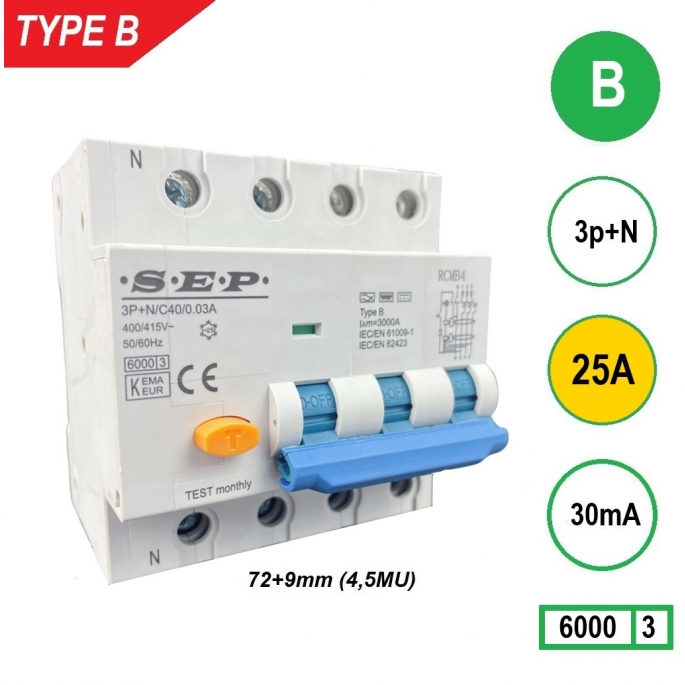

SEP aardlekautomaat type B | 25A, 30mA, B-kar, 3P+N (81mm) | RCMB-4B25.03
Betrouwbare SEP aardlekautomaat Type B (RCMB-4B25.03) met 25A nominale stroom en 30mA lekstroombeveiliging – combineert aardlek- en overstroombeveiliging in één compacte automaat voor driefasige installaties met gelijkstroomcomponenten.
De SEP RCMB-4B25.03 aardlekautomaat Type B is een hoogwaardige beveiligingsschakelaar die bescherming biedt tegen aardlekstromen, overbelasting en kortsluiting in één compacte module. Deze automaat is speciaal ontworpen voor driefasige installaties (3P+N) waar zowel AC- als DC-componenten kunnen voorkomen. Dankzij de 30mA-lekgevoeligheid biedt dit model effectieve persoonsbeveiliging volgens de eisen van NEN 1010.
Type / uitvoering
De Type B uitvoering is de meest uitgebreide vorm van aardlekbeveiliging en detecteert wisselstroom (AC), pulsvormige lekstromen en gladde gelijkstromen (DC) tot 1 kHz. Dit maakt de RCMB-4B25.03 bijzonder geschikt voor installaties met elektronische componenten of DC-bronnen, zoals laadstations, PV-installaties en frequentiegeregelde motoren. De B-karakteristiek zorgt voor een snelle uitschakeling bij overstroom tussen 3 en 5 × de nominale stroom (In), wat ideaal is voor standaard eindgroepen zonder hoge inschakelstromen.
Toepassing
Deze aardlekautomaat is bedoeld voor driefasige toepassingen waar betrouwbare persoonsbeveiliging vereist is. De RCMB-4B25.03 is geschikt voor gebruik in PV-systemen, EV-laadpalen, UPS-installaties en industriële verdeelkasten met DC-gevoelige lekstromen. Dankzij de combinatie van aardlek- en overstroombeveiliging bespaart u ruimte en verhoogt u de veiligheid van de installatie.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-4B25.03
- Nominale stroom (In): 25 A
- Nominale foutstroom (IΔn): 30 mA
- Karakteristiek: B-karakteristiek (uitschakeling bij 3–5 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 30mA-uitvoering van deze aardlekautomaat is bedoeld voor persoonsbeveiliging en moet worden toegepast in eindgroepen conform NEN 1010. Voor toepassingen waar enkel brandbeveiliging of selectieve hoofdbeveiliging nodig is, kiest u de 300mA-variant. Gebruik de B-karakteristiek bij standaard eindgroepen zonder hoge inschakelstromen; voor motorbelastingen of transformatoren is de C-karakteristiek geschikter. Controleer dat de nominale stroom (25A) aansluit bij de belasting van uw installatie en gebruik kabels met een geschikte aansluitdoorsnede (max. 25 mm²). Monteer de automaat op een 35 mm DIN-rail in een goed geventileerde verdeelinrichting.
Samenvatting
De SEP RCMB-4B25.03 is een krachtige en veilige aardlekautomaat Type B met B-karakteristiek en 30mA-lekgevoeligheid. Hij combineert overstroom- en aardlekbeveiliging in één compacte module en is ideaal voor driefasige installaties met DC-componenten, zoals laadpalen, PV-systemen en UPS-installaties. Voor brandbeveiliging of selectieve beveiliging kiest u de 300mA-variant van dit model.
