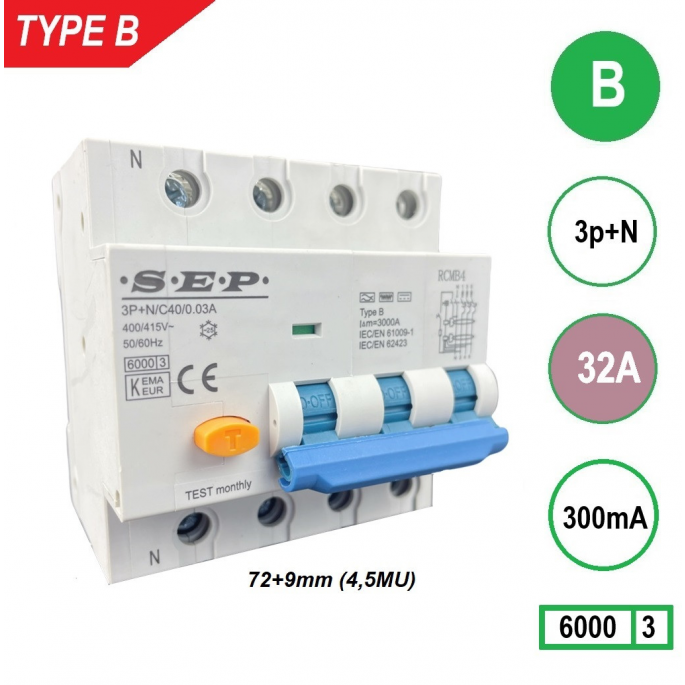

SEP aardlekautomaat type B | 32A, 300mA, B-kar, 3P+N (81mm) | RCMB-4B32.30
Betrouwbare SEP aardlekautomaat Type B (RCMB-4B32.30) met 32A nominale stroom en 300mA lekstroombeveiliging – combineert aardlek- en overstroombeveiliging voor driefasige DC-gevoelige installaties zoals PV- en laadsystemen.
De SEP RCMB-4B32.30 aardlekautomaat Type B is een hoogwaardige beveiligingsschakelaar die bescherming biedt tegen aardlekstromen, overbelasting en kortsluiting in één compacte module. Deze aardlekautomaat is ontworpen voor driefasige installaties (3P+N) en is ideaal voor moderne toepassingen met gelijkstroomcomponenten, zoals laadpalen en PV-installaties. Dankzij de Type B-detectie en 300mA-lekgevoeligheid biedt dit model betrouwbare brand- en installatiebeveiliging.
Type / uitvoering
De Type B uitvoering detecteert wisselstroom (AC), pulsvormige lekstromen én gladde gelijkstromen (DC) tot 1 kHz, wat essentieel is bij installaties met elektronisch geregelde apparatuur. Dit type aardlekautomaat voorkomt dat ongewenste DC-lekstromen de beveiliging beïnvloeden, waardoor de veiligheid van de installatie gewaarborgd blijft. De B-karakteristiek zorgt voor een snelle uitschakeling bij overstroom tussen 3 en 5 × de nominale stroom (In), geschikt voor standaard eindgroepen zonder zware inschakelstromen.
Toepassing
Deze aardlekautomaat is geschikt voor driefasige installaties waar zowel AC- als DC-lekstromen kunnen voorkomen. De 300mA-lekgevoeligheid maakt de RCMB-4B32.30 ideaal voor brandbeveiliging of als selectieve hoofdbeveiliging in combinatie met downstream 30mA-beveiligingen voor persoonsbeveiliging. Typische toepassingen zijn hoofdaansluitingen van PV-systemen, EV-laadstations, frequentieregelingen en industriële verdeelinrichtingen waar DC-componenten aanwezig kunnen zijn.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-4B32.30
- Nominale stroom (In): 32 A
- Nominale foutstroom (IΔn): 300 mA
- Karakteristiek: B-karakteristiek (uitschakeling bij 3–5 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 300mA-uitvoering is bedoeld voor brandbeveiliging of selectieve hoofdbeveiliging, niet voor directe persoonsbeveiliging. Voor eindgroepen waar personenbeveiliging vereist is, kiest u de 30mA-variant. Gebruik de B-karakteristiek bij standaard eindgroepen zonder hoge inschakelstromen; voor motorbelastingen of transformatoren is de C-karakteristiek beter geschikt. Controleer dat de nominale stroom (32A) past bij de belasting van uw installatie en gebruik kabels met een geschikte aansluitdoorsnede (max. 25 mm²). Monteer de automaat op een 35 mm DIN-rail in een goed geventileerde kast.
Samenvatting
De SEP RCMB-4B32.30 is een betrouwbare aardlekautomaat Type B met B-karakteristiek en 300mA-lekgevoeligheid, speciaal ontworpen voor brand- en installatiebeveiliging in driefasige installaties. Perfect geschikt voor PV-systemen, EV-laadpalen en industriële toepassingen met DC-componenten. Voor persoonsbeveiliging gebruikt u de 30mA-uitvoering van dit type.
