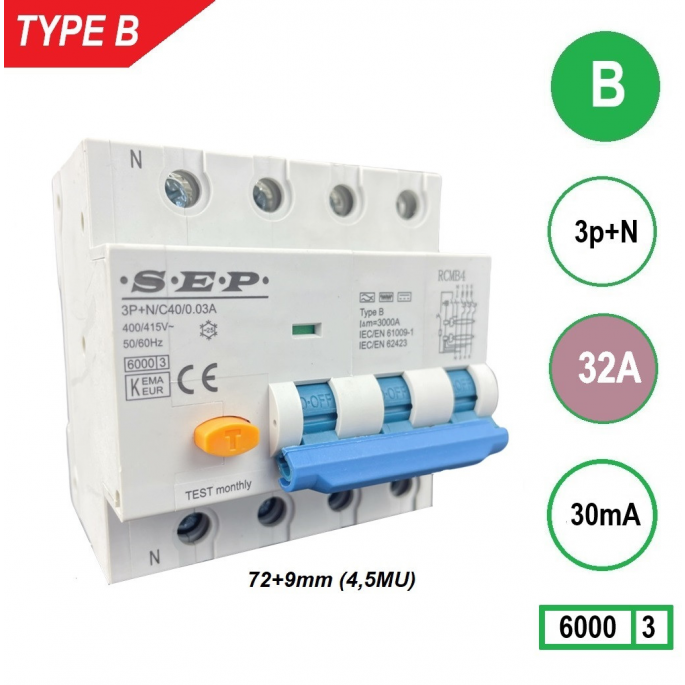

SEP aardlekautomaat type B | 32A, 30mA, B-kar, 3P+N (81mm) | RCMB-4B32.03
Betrouwbare SEP aardlekautomaat Type B (RCMB-4B32.03) met 32A nominale stroom en 30mA lekstroombeveiliging – combineert aardlek- en overstroombeveiliging voor driefasige DC-gevoelige installaties zoals PV- en laadsystemen.
De SEP RCMB-4B32.03 aardlekautomaat Type B biedt een complete beveiligingsoplossing tegen aardlekstromen, overbelasting en kortsluiting. Deze compacte automaat combineert de functies van een aardlekschakelaar en installatieautomaat in één behuizing, waardoor hij ruimte bespaart en zorgt voor maximale veiligheid. Dankzij de Type B-detectie is dit model geschikt voor zowel wissel- als gelijkstroomlekken – essentieel in moderne installaties met elektronische apparatuur of DC-componenten.
Type / uitvoering
De Type B uitvoering detecteert wisselstroom (AC), pulsvormige lekstromen en gladde gelijkstromen (DC) tot 1 kHz, en voorkomt dat gevaarlijke DC-lekstromen de beveiliging omzeilen. Dit maakt de RCMB-4B32.03 onmisbaar in installaties met PV-omvormers, EV-laadstations, UPS-systemen en frequentiegeregelde motoren. De B-karakteristiek schakelt snel uit bij overstroom tussen 3 en 5 × de nominale stroom (In), wat hem geschikt maakt voor standaard eindgroepen zonder hoge inschakelstromen.
Toepassing
Deze aardlekautomaat is ontworpen voor driefasige installaties (3P+N) in woningen, kantoren, utiliteit en industriële omgevingen. Dankzij de 30mA-lekgevoeligheid voldoet hij aan de eisen voor persoonsbeveiliging volgens NEN 1010. De RCMB-4B32.03 is bijzonder geschikt voor installaties waarin DC-lekstromen kunnen optreden, zoals laadpalen, zonnepaneelinstallaties of frequentieregelaars.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-4B32.03
- Nominale stroom (In): 32 A
- Nominale foutstroom (IΔn): 30 mA
- Karakteristiek: B-karakteristiek (uitschakeling bij 3–5 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 30mA-uitvoering is verplicht voor persoonsbeveiliging bij eindgroepen, terwijl voor hoofdbeveiliging of brandbeveiliging een 300mA-uitvoering gebruikt dient te worden. De B-karakteristiek is ideaal voor standaardbelastingen zonder hoge inschakelstroom; voor motoren of transformatoren is de C-karakteristiek meer geschikt. Controleer altijd of de nominale stroom (32A) en aansluitdoorsnede aansluiten bij de installatie. Monteer de automaat op een 35 mm DIN-rail in een goed geventileerde kast om oververhitting te voorkomen.
Samenvatting
De SEP RCMB-4B32.03 is een hoogwaardige aardlekautomaat Type B met B-karakteristiek en 30mA-lekgevoeligheid. Hij combineert aardlek- en overstroombeveiliging in één compacte module en biedt optimale veiligheid in driefasige installaties met DC-gevoelige belastingen. Ideaal voor laadpalen, PV-installaties en UPS-systemen. Voor brandbeveiliging kiest u de 300mA-variant van dit model.
