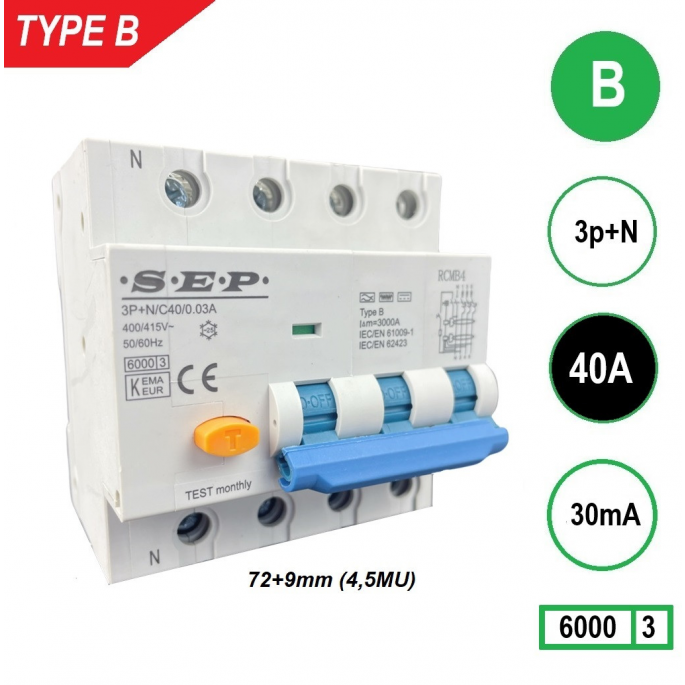

SEP aardlekautomaat type B | 40A, 30mA, B-kar, 3P+N (81mm) | RCMB-4B40.03
Krachtige SEP aardlekautomaat Type B (RCMB-4B40.03) met 40A nominale stroom en 30mA lekstroombeveiliging – combineert aardlek- en overstroombeveiliging in één compacte module, ideaal voor driefasige installaties met DC-componenten.
De SEP RCMB-4B40.03 aardlekautomaat Type B biedt complete bescherming tegen aardlekstromen, overbelasting en kortsluiting in één compacte behuizing. Deze gecombineerde beveiliging is ontworpen voor driefasige installaties (3P+N) met elektronische belastingen of gelijkstroomcomponenten, zoals PV-systemen en laadstations. Dankzij de 30mA-lekgevoeligheid voldoet dit model aan de eisen voor persoonsbeveiliging volgens NEN 1010.
Type / uitvoering
De Type B uitvoering is de meest geavanceerde aardlekbeveiliging en detecteert wisselstroom (AC), pulsvormige lekstromen én gladde gelijkstromen (DC) tot 1 kHz. Dit maakt de RCMB-4B40.03 bijzonder geschikt voor toepassingen met DC-gevoelige apparatuur zoals PV-omvormers, EV-laadpalen, UPS-systemen en frequentiegeregelde motoren. De B-karakteristiek zorgt voor snelle uitschakeling bij overstroom tussen 3 en 5 × de nominale stroom (In), waardoor deze automaat geschikt is voor standaard eindgroepen zonder hoge inschakelstromen.
Toepassing
Deze aardlekautomaat is ontworpen voor driefasige installaties waar zowel wissel- als gelijkstroomlekken kunnen voorkomen. Met zijn 30mA-lekgevoeligheid is hij ideaal voor persoonsbeveiliging en het voorkomen van elektrische schokken. Toepasbaar in woningen, bedrijfspanden, laadinfrastructuur, en PV-installaties. Door de combinatie van functies bespaart u ruimte in de groepenkast en verhoogt u de veiligheid van de installatie.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-4B40.03
- Nominale stroom (In): 40 A
- Nominale foutstroom (IΔn): 30 mA
- Karakteristiek: B-karakteristiek (uitschakeling bij 3–5 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 30mA-uitvoering van deze aardlekautomaat is bedoeld voor persoonsbeveiliging en moet worden toegepast in eindgroepen. Voor toepassingen waar alleen brandbeveiliging of selectieve hoofdbeveiliging vereist is, wordt de 300mA-variant aanbevolen. Kies de B-karakteristiek voor standaard eindgroepen zonder hoge inschakelstromen; voor motoren of transformatoren is de C-karakteristiek geschikter. Zorg ervoor dat de nominale stroom (40A) past bij de maximale belasting van de installatie, en gebruik kabels met een geschikte aansluitdoorsnede tot 25 mm². Monteer de automaat op een 35 mm DIN-rail in een goed geventileerde verdeelinrichting.
Samenvatting
De SEP RCMB-4B40.03 is een betrouwbare en professionele aardlekautomaat Type B met 40A nominale stroom en 30mA-lekgevoeligheid. Hij combineert aardlek- en overstroombeveiliging in één compacte module en biedt maximale veiligheid in driefasige installaties met DC-componenten. Ideaal voor laadpalen, PV-installaties en UPS-systemen. Voor brand- of selectieve beveiliging kiest u de 300mA-uitvoering.
