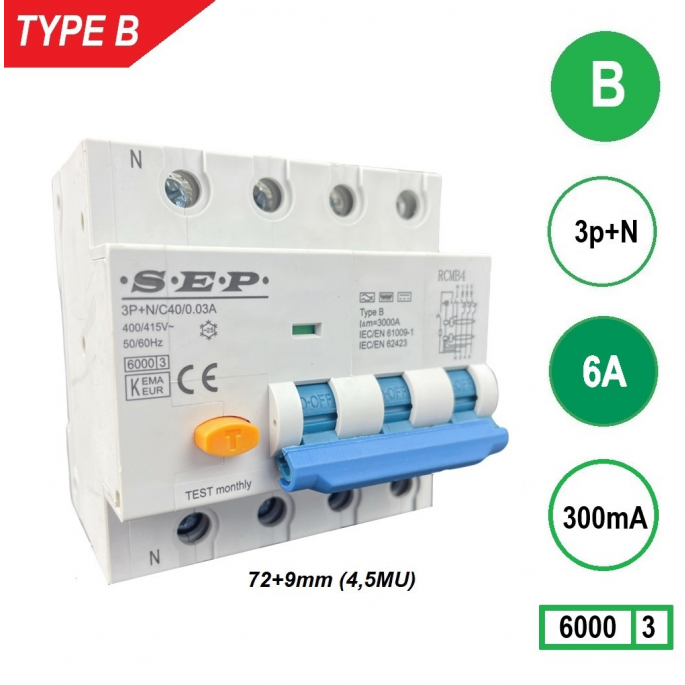

SEP aardlekautomaat type B | 6A, 300mA, B-kar, 3P+N (81mm) | RCMB-4B06.30
De SEP RCMB-4B06.30 aardlekautomaat Type B combineert aardlek- en overstroombeveiliging in één compacte unit. Ideaal voor 3-fase installaties met DC-componenten zoals PV-systemen of laadstations.
De SEP RCMB-4B06.30 aardlekautomaat biedt betrouwbare aardlek- en overstroombeveiliging in één apparaat. Deze automaat met een nominale stroom van 6A en een foutstroomgevoeligheid van 300mA beschermt installaties tegen aardlekken, overbelasting en kortsluiting. Dankzij de Type B-detectie is deze geschikt voor zowel AC- als DC-lekstromen, wat hem ideaal maakt voor moderne installaties met elektronische componenten.
Type / uitvoering
De RCMB-4B06.30 is een Type B aardlekautomaat. Dit type detecteert wisselstroom (AC), pulserende DC en gladde DC-lekstromen tot 1 kHz. Hierdoor biedt het bescherming waar standaard Type A- of AC-aardlekschakelaars tekortschieten, bijvoorbeeld bij gebruik van omvormers, laadstations of frequentiegeregelde motoren. De B-karakteristiek zorgt voor een snelle uitschakeling bij overstroom tussen 3 en 5 × In, ideaal voor lichtcircuits en standaard eindgroepen zonder zware inschakelstromen.
Toepassing
Deze 3-fase aardlekautomaat (3P+N) is geschikt voor installaties tot 400 V AC en biedt gecombineerde beveiliging in één compacte module van 81 mm. De 300mA-lekgevoeligheid maakt dit type uitermate geschikt voor brandbeveiliging en installatiebescherming, maar niet voor directe persoonsbeveiliging. Toepassingen zijn onder andere PV-systemen, EV-laadstations, frequentieregeltoepassingen en industriële besturingskasten met DC-componenten.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-4B06.30
- Nominale stroom (In): 6 A
- Nominale foutstroom (IΔn): 300 mA
- Karakteristiek: B-karakteristiek (uitschakeling bij 3–5 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 300mA-uitvoering is bedoeld voor brand- en installatiebeveiliging en niet voor directe persoonsbeveiliging. Voor eindgroepen waar personenbescherming vereist is, wordt een 30mA-versie aanbevolen. De B-karakteristiek is geschikt voor standaardbelastingen zoals verlichting of stopcontactgroepen. Voor installaties met hogere inschakelstromen, zoals motoren of transformatoren, is een C-karakteristiek meer geschikt. Controleer voor montage of de nominale stroom (6A) aansluit bij de belasting en of de bekabeling voldoet aan de norm. Monteer de automaat verticaal op een 35 mm DIN-rail in een droge, goed geventileerde kast.
Samenvatting
De SEP RCMB-4B06.30 is een betrouwbare Type B aardlekautomaat met 6A nominale stroom en 300mA-lekgevoeligheid. Ideaal voor brandbeveiliging en installatiebescherming in 3-fase circuits met DC-componenten, zoals PV-installaties en EV-laadstations. Voor directe persoonsbeveiliging is de 30mA-versie aan te raden.
