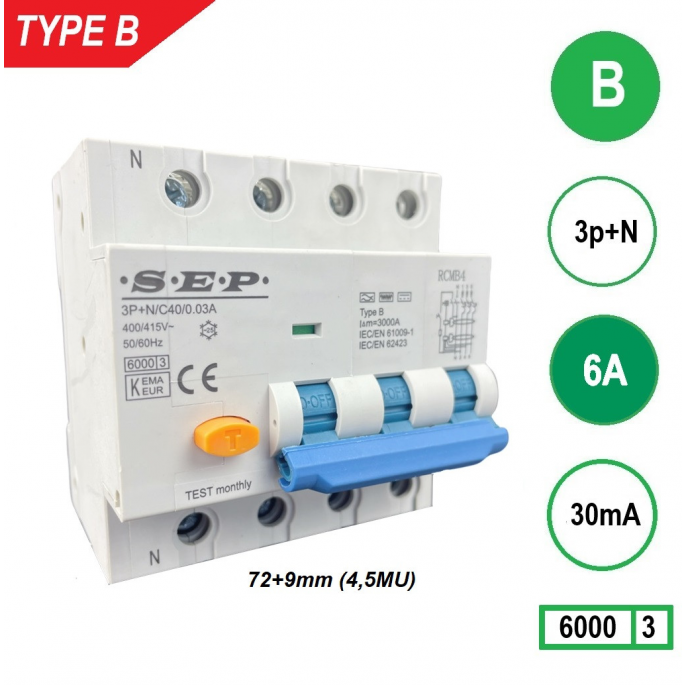

SEP aardlekautomaat type B | 6A, 30mA, B-kar, 3P+N (81mm) | RCMB-4B06.03
De SEP RCMB-4B06.03 aardlekautomaat Type B biedt betrouwbare persoons- en installatiebeveiliging voor 3-fase circuits. Ideaal voor toepassingen met DC-componenten, zoals laadpunten en PV-systemen.
De SEP RCMB-4B06.03 aardlekautomaat combineert aardlek- en overstroombeveiliging in één compacte module. Met een nominale stroom van 6A en een lekstroomgevoeligheid van 30mA biedt deze automaat optimale bescherming tegen elektrische schokken, overstroom en kortsluiting. Dankzij de Type B-detectie is het apparaat geschikt voor installaties waarin zowel AC- als DC-lekstromen kunnen optreden.
Type / uitvoering
De RCMB-4B06.03 is een Type B aardlekautomaat, die lekstromen detecteert van wisselstroom (AC), pulserende gelijkstroom (puls-DC) en gladde gelijkstroom (DC) tot 1 kHz. De B-karakteristiek zorgt voor een snelle uitschakeling bij overstroom tussen 3 en 5 × de nominale stroom, wat ideaal is voor standaard licht- en stopcontactcircuits zonder zware inschakelstromen.
Toepassing
Deze 3-fase aardlekautomaat (3P+N) met 6A nominale stroom is bijzonder geschikt voor circuits met elektronische of DC-belastingen, zoals PV-installaties, frequentieregelaars, UPS-systemen en laadpunten voor elektrische voertuigen. De 30mA lekgevoeligheid zorgt voor effectieve persoonsbeveiliging volgens de NEN 1010. Dankzij de compacte breedte van 81 mm (4 modulen) past het toestel in standaard verdeelkasten en industriële schakelkasten.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-4B06.03
- Nominale stroom (In): 6 A
- Nominale foutstroom (IΔn): 30 mA
- Karakteristiek: B-karakteristiek (uitschakeling bij 3–5 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 30mA-uitvoering is vereist voor persoonsbeveiliging en wordt aanbevolen voor eindgroepen waar direct contact met elektrische delen mogelijk is. De B-karakteristiek is geschikt voor standaardbelastingen (zoals verlichting, verwarming of stopcontacten). Voor inductieve belastingen zoals motoren of transformatoren is een C-karakteristiek beter geschikt. Controleer of de nominale stroom (6A) past bij de aangesloten belasting en of de bekabeling volgens de norm is gedimensioneerd. Monteer het apparaat op een 35 mm DIN-rail in een droge, goed geventileerde verdeelinrichting.
Samenvatting
De SEP RCMB-4B06.03 is een hoogwaardige aardlekautomaat Type B die personen en installaties beschermt tegen lekstroom, overbelasting en kortsluiting. Met 6A nominale stroom, 30mA lekgevoeligheid en B-karakteristiek is dit de ideale keuze voor PV-systemen, laadpunten en elektrische installaties met DC-componenten.
