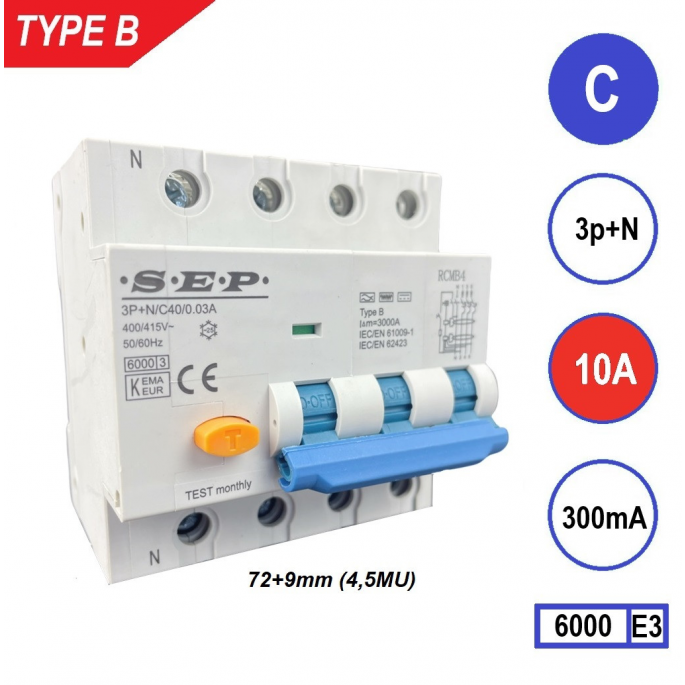

SEP aardlekautomaat type B | 10A, 300mA, C-kar, 3P+N (81mm) | RCMB-4C10.30
De SEP RCMB-4C10.30 aardlekautomaat Type B combineert aardlek- en overstroombeveiliging in één compacte module. Ideaal voor industriële installaties, PV-systemen en laadpunten met DC-componenten.
De SEP RCMB-4C10.30 aardlekautomaat biedt een betrouwbare combinatie van aardlekbeveiliging en overstroombeveiliging in één apparaat. Met een nominale stroom van 10A en een foutstroomgevoeligheid van 300mA beschermt dit toestel installaties tegen aardfouten, kortsluitingen en overbelasting. Dankzij de Type B-detectie is deze automaat geschikt voor toepassingen met gelijkstroomcomponenten, zoals PV-installaties, laadpunten en omvormers.
Type / uitvoering
De RCMB-4C10.30 is uitgevoerd als Type B aardlekautomaat. Dit type detecteert wisselstroom (AC), puls-DC én gladde DC-lekstromen tot 1 kHz. De C-karakteristiek zorgt voor uitschakeling bij 5 tot 10 keer de nominale stroom, wat deze automaat ideaal maakt voor circuits met lichte tot middelzware inductieve belastingen, zoals motoren, voedingen en elektronische apparaten. Met zijn compacte breedte van 81 mm (4 modulen) past de automaat eenvoudig in standaard verdeelkasten met DIN-rail (35 mm) montage.
Toepassing
De SEP RCMB-4C10.30 is geschikt voor 3-fase installaties (3P+N, 400 V AC) en is ontworpen voor brand- en installatiebeveiliging bij aardfouten. Met een lekgevoeligheid van 300mA wordt voorkomen dat langdurige aardlekstromen oververhitting veroorzaken, wat brandgevaar kan beperken. De Type B detectie maakt dit product uitermate geschikt voor installaties met DC-componenten, zoals PV-systemen, frequentieregelaars, EV-laadpunten en UPS-systemen. Deze uitvoering is minder geschikt voor persoonlijke aanraakbeveiliging; kies daarvoor een 30mA-variant.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-4C10.30
- Nominale stroom (In): 10 A
- Nominale foutstroom (IΔn): 300 mA
- Karakteristiek: C-karakteristiek (uitschakeling bij 5–10 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 300mA-uitvoering is bedoeld voor brand- en installatiebeveiliging en niet voor directe persoonsbeveiliging. Gebruik bij eindgroepen waar contactbeveiliging vereist is altijd een 30mA-versie. De C-karakteristiek is geschikt voor circuits met hogere inschakelstromen, bijvoorbeeld bij motoren of voedingen. Controleer bij de selectie of de nominale stroom (10A) aansluit bij de belasting van het circuit, en dat de aansluitdoorsnede van de bedrading binnen de specificaties valt. Voor zwaardere of sterk inductieve belastingen kan een D-karakteristiek geschikter zijn.
Samenvatting
De SEP RCMB-4C10.30 is een betrouwbare Type B aardlekautomaat met 10A nominale stroom en 300mA lekgevoeligheid. Hij biedt gecombineerde aardlek- en overstroombeveiliging voor 3-fase installaties met DC-componenten, zoals PV-systemen en laadpunten. Voor persoonlijke bescherming in huishoudelijke toepassingen wordt de 30mA-variant aanbevolen.
