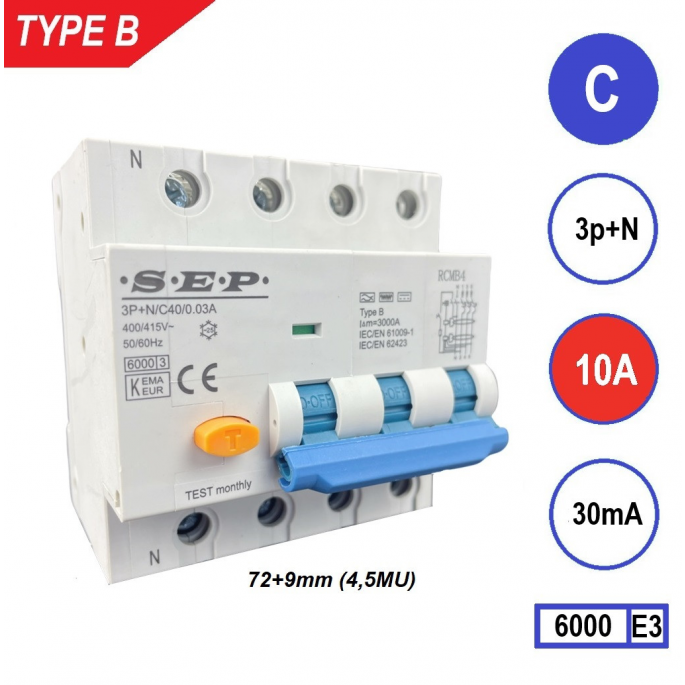

SEP aardlekautomaat type B | 10A, 30mA, C-kar, 3P+N (81mm) | RCMB-4C10.03
De SEP RCMB-4C10.03 aardlekautomaat Type B combineert betrouwbare aardlek- en overstroombeveiliging in één compacte module. Ideaal voor 3-fase installaties met elektronische componenten of DC-lekstromen.
De SEP RCMB-4C10.03 aardlekautomaat biedt complete bescherming door aardlek-, kortsluit- en overbelastingsbeveiliging in één toestel te combineren. Met een nominale stroom van 10A en een lekstroomgevoeligheid van 30mA is dit product geschikt voor directe persoonsbeveiliging en installatiebescherming. De uitvoering als Type B maakt het apparaat toepasbaar in installaties waar naast wisselstroom ook gelijkstroom (DC) lekstromen kunnen voorkomen — bijvoorbeeld bij PV-installaties, laadpunten of frequentieregelaars.
Type / uitvoering
De RCMB-4C10.03 is een Type B aardlekautomaat. Dit type detecteert AC-lekstromen, puls-DC-lekstromen én gladde DC-lekstromen tot 1 kHz, en biedt dus een bredere bescherming dan Type A of Type AC. De C-karakteristiek zorgt ervoor dat de automaat uitschakelt bij 5 tot 10 keer de nominale stroom, wat hem ideaal maakt voor circuits met hogere inschakelstromen zoals motoren, voedingen of transformatoren. Deze uitvoering combineert de functies van een aardlekschakelaar (RCCB) en installatieautomaat (MCB) in één compacte eenheid van slechts 81 mm breed (4 modulen).
Toepassing
De SEP RCMB-4C10.03 is geschikt voor 3-fase installaties (3P+N, 400 V AC) en biedt optimale persoons- en brandbeveiliging. Door de 30mA lekstroomgevoeligheid is deze automaat ideaal voor eindgroepen met direct contactrisico’s. Dankzij de Type B-detectie is dit model bijzonder geschikt voor PV-systemen, frequentieregelaars, laadpunten voor elektrische voertuigen en industriële installaties met DC-componenten. De montage verloopt eenvoudig via een standaard DIN-rail (35 mm) in verdeelkasten en besturingspanelen.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-4C10.03
- Nominale stroom (In): 10 A
- Nominale foutstroom (IΔn): 30 mA
- Karakteristiek: C-karakteristiek (uitschakeling bij 5–10 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 30mA-uitvoering is bedoeld voor persoonsbeveiliging en wordt meestal toegepast in eindgroepen met stopcontacten of direct aanraakbare delen. De C-karakteristiek is geschikt voor installaties met licht inductieve belastingen, zoals motoren of voedingen. Voor installaties zonder DC-lekstromen is een Type A of Type AC aardlekautomaat vaak voldoende. Controleer altijd of de nominale stroom (10A) past bij de belasting en of de aansluitdoorsnede van de bedrading overeenkomt met de technische specificaties van de automaat.
Samenvatting
De SEP RCMB-4C10.03 biedt geavanceerde aardlek- en overstroombeveiliging in één compact apparaat. Met Type B-detectie, 10A nominale stroom en 30mA lekgevoeligheid is hij perfect voor 3-fase circuits met DC-componenten, zoals laadstations of PV-installaties. Voor algemene toepassingen zonder DC-lekstromen kan een Type A-variant een voordeliger alternatief zijn.
