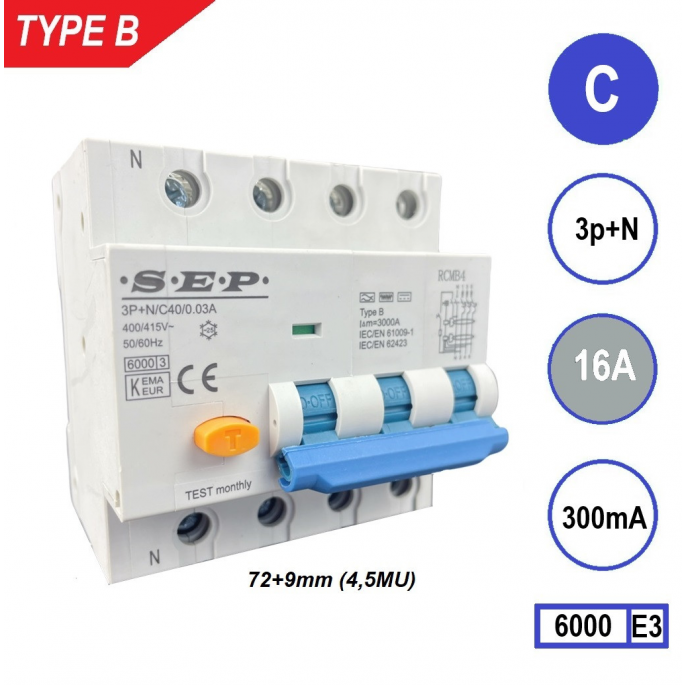

SEP aardlekautomaat type B | 16A, 300mA, C-kar, 3P+N (81mm) | RCMB-4C16.30
De SEP RCMB-4C16.30 aardlekautomaat Type B biedt gecombineerde aardlek- en overstroombeveiliging voor 3-fase installaties met DC-componenten. Ideaal voor PV-systemen, laadpunten en industriële toepassingen.
De SEP RCMB-4C16.30 aardlekautomaat combineert aardlekbeveiliging en overstroombeveiliging in één compacte behuizing. Met een nominale stroom van 16A en een foutstroomgevoeligheid van 300mA biedt dit toestel betrouwbare bescherming tegen kortsluiting, overbelasting en aardfouten. De uitvoering als Type B maakt hem geschikt voor circuits waarin zowel wisselstroom als gelijkstroomlekstromen kunnen optreden, zoals in PV-omvormers of laadstations voor elektrische voertuigen.
Type / uitvoering
De RCMB-4C16.30 is een Type B aardlekautomaat, die lekstromen detecteert van AC, puls-DC en gladde DC-componenten tot 1 kHz. De C-karakteristiek zorgt voor een uitschakeling bij 5 tot 10 keer de nominale stroom, wat deze automaat geschikt maakt voor circuits met lichte tot middelzware inductieve belastingen zoals motoren, pompen of voedingen. Dankzij het compacte ontwerp van 81 mm breed (4 modulen) past de automaat eenvoudig in standaard verdeelkasten met DIN-rail (35 mm) montage.
Toepassing
Deze SEP RCMB-4C16.30 is ontwikkeld voor 3-fase installaties (3P+N, 400V AC) en wordt voornamelijk toegepast voor brand- en installatiebeveiliging. De 300mA foutstroomgevoeligheid voorkomt gevaarlijke lekstromen die tot oververhitting of brand kunnen leiden, maar is niet bedoeld voor directe persoonsbeveiliging. Door de Type B-detectie is dit model bijzonder geschikt voor PV-systemen, frequentieregelaars, UPS-systemen en laadpunten waar DC-lekstromen kunnen voorkomen. Het apparaat is voorzien van een snelle uitschakelcurve en een robuuste constructie voor betrouwbaar gebruik in zowel residentiële als industriële toepassingen.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-4C16.30
- Nominale stroom (In): 16 A
- Nominale foutstroom (IΔn): 300 mA
- Karakteristiek: C-karakteristiek (uitschakeling bij 5–10 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 300mA-uitvoering is bedoeld voor brandbeveiliging en installatiebescherming, niet voor directe persoonsbeveiliging. Voor eindgroepen of contactgevoelige toepassingen is een 30mA-variant vereist. De C-karakteristiek is geschikt voor circuits met licht tot middelzwaar inductieve belastingen. Controleer bij de selectie of de nominale stroom (16A) overeenkomt met de aangesloten belasting en of de leidingdoorsnede voldoet aan de technische eisen. In installaties zonder DC-componenten kan een Type A aardlekautomaat een voordeliger alternatief zijn.
Samenvatting
De SEP RCMB-4C16.30 biedt betrouwbare aardlek- en overstroombeveiliging in één apparaat. Met 16A nominale stroom, 300mA lekgevoeligheid en Type B-detectie is hij perfect geschikt voor PV-installaties, laadpunten en industriële toepassingen met DC-componenten. Voor persoonlijke beveiliging in huishoudelijke toepassingen wordt de 30mA-versie aanbevolen.
