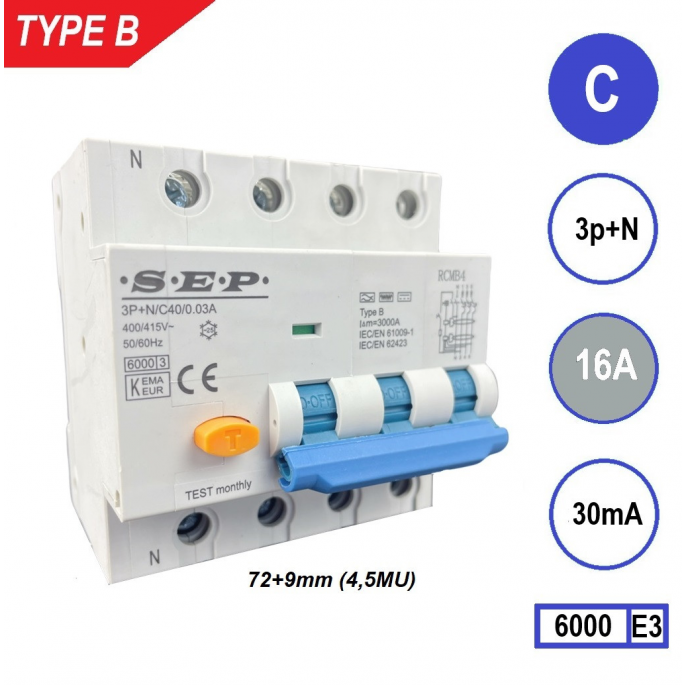

SEP aardlekautomaat type B | 16A, 30mA, C-kar, 3P+N (81mm) | RCMB-4C16.03
De SEP RCMB-4C16.03 aardlekautomaat Type B combineert betrouwbare aardlek- en overstroombeveiliging in één compacte module. Ideaal voor 3-fase installaties met DC-componenten, zoals PV-systemen en laadpunten.
De SEP RCMB-4C16.03 aardlekautomaat biedt een gecombineerde aardlek- en overstroombeveiliging in één compacte eenheid. Met een nominale stroom van 16A en een foutstroomgevoeligheid van 30mA beschermt deze automaat zowel personen als installaties tegen aardfouten, overbelasting en kortsluiting. Dankzij de Type B-detectie is het apparaat geschikt voor toepassingen waar zowel AC- als DC-lekstromen kunnen voorkomen, zoals in moderne installaties met elektronica of omvormers.
Type / uitvoering
Deze uitvoering, de RCMB-4C16.03, is een Type B aardlekautomaat. In tegenstelling tot Type A of Type AC detecteert dit type wisselstroom (AC), puls-DC én gladde DC-lekstromen tot 1 kHz. De C-karakteristiek zorgt voor uitschakeling bij 5 tot 10 keer de nominale stroom, wat ideaal is voor circuits met hogere inschakelstromen — bijvoorbeeld bij motoren, transformatoren of voedingen. Door de combinatie van aardlek- en overstroombeveiliging bespaart deze unit ruimte en vereenvoudigt hij de installatie in verdeelkasten.
Toepassing
De SEP RCMB-4C16.03 is ontworpen voor 3-fase installaties (3P+N, 400 V AC) en biedt een hoge mate van persoonsbeveiliging dankzij de lage foutstroomgevoeligheid van 30mA. De Type B-uitvoering maakt hem geschikt voor PV-systemen, frequentieregelaars, UPS-systemen en EV-laadpunten waar DC-lekstromen kunnen optreden. Dankzij de compacte breedte van 81 mm (4 modulen) kan hij eenvoudig worden geplaatst op een DIN-rail (35 mm) in verdeelinrichtingen en schakelkasten.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-4C16.03
- Nominale stroom (In): 16 A
- Nominale foutstroom (IΔn): 30 mA
- Karakteristiek: C-karakteristiek (uitschakeling bij 5–10 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
Deze 30mA-uitvoering is bedoeld voor persoonsbeveiliging en wordt toegepast in eindgroepen of circuits met direct aanraakbare delen. De C-karakteristiek is geschikt voor toepassingen met licht inductieve belastingen. Voor zwaar inductieve belastingen kan een D-karakteristiek geschikter zijn. Controleer altijd of de nominale stroom (16A) overeenkomt met de belasting van het circuit en of de aansluitdoorsnede van de bedrading voldoet aan de technische eisen. In installaties zonder DC-componenten kan een Type A aardlekautomaat volstaan.
Samenvatting
De SEP RCMB-4C16.03 combineert geavanceerde aardlek- en overstroombeveiliging in één compacte 3-fase automaat. Met 16A nominale stroom, 30mA foutstroomgevoeligheid en Type B-detectie is hij perfect geschikt voor PV-installaties, laadpunten en industriële toepassingen. Voor situaties zonder DC-lekstromen is een Type A of AC-variant een voordelig alternatief.
