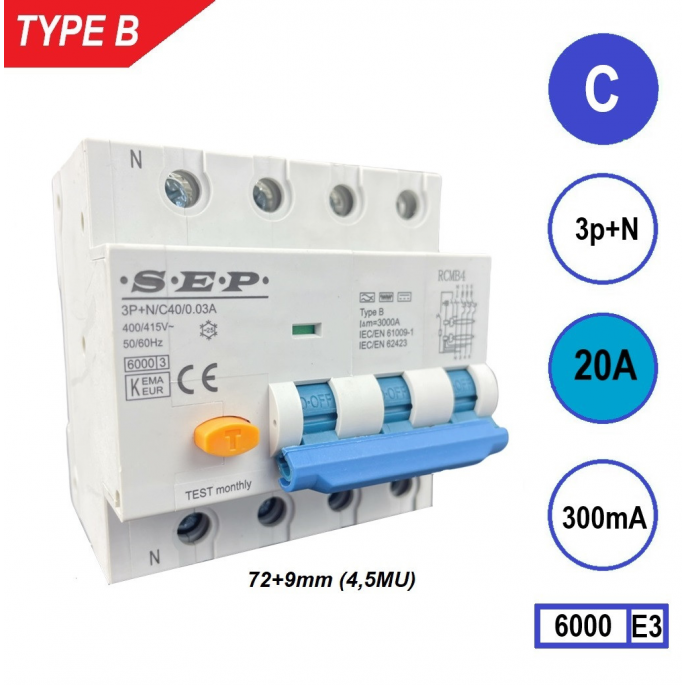

SEP aardlekautomaat type B | 20A, 300mA, C-kar, 3P+N (81mm) | RCMB-4C20.30
Betrouwbare SEP aardlekautomaat Type B (RCMB-4C20.30) met 20A nominale stroom en 300mA lekstroombeveiliging – krachtige brand- en installatiebeveiliging voor driefasige DC-gevoelige installaties.
De SEP RCMB-4C20.30 aardlekautomaat Type B biedt gecombineerde bescherming tegen aardlekstromen, overbelasting en kortsluiting in één compacte module. Deze 3-fase aardlekautomaat is ontworpen voor installaties met DC-componenten en niet-lineaire belastingen, zoals PV-installaties, laadstations of frequentiegeregelde aandrijvingen. De 300mA-lekgevoeligheid biedt een effectieve brand- en installatiebeveiliging volgens de geldende normen.
Type / uitvoering
De Type B uitvoering biedt de meest complete lekstroomdetectie. Deze detecteert wisselstroom (AC), pulsvormige lekstromen én gladde gelijkstromen (DC) tot 1 kHz. Dit maakt hem onmisbaar in moderne installaties waar elektronische voedingen of DC-bronnen aanwezig zijn, zoals bij zonne-energiesystemen, EV-laadinrichtingen en frequentieregelaars. De C-karakteristiek zorgt voor een gecontroleerde uitschakeling bij overstroom tussen 5 en 10 × de nominale stroom (In), waardoor deze automaat geschikt is voor installaties met verhoogde inschakelstromen, zoals motoren of transformatoren.
Toepassing
De RCMB-4C20.30 is geschikt voor driefasige installaties (3P+N) waarin bescherming tegen aardlekken met DC-componenten vereist is. De 300mA-uitvoering is bedoeld voor brandbeveiliging en installatiebeveiliging, niet voor directe persoonsbeveiliging. Dit model wordt vaak toegepast als hoofdbeveiliging in verdeelinrichtingen, of als selectieve beveiliging voorafgaand aan groepen met 30mA-beveiligingen. Typische toepassingen zijn PV-systemen, EV-laadstations, UPS-installaties en industrieel geregelde machines.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-4C20.30
- Nominale stroom (In): 20 A
- Nominale foutstroom (IΔn): 300 mA
- Karakteristiek: C-karakteristiek (uitschakeling bij 5–10 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 300mA-uitvoering is uitsluitend bedoeld voor brand- en installatiebeveiliging. Voor eindgroepen waar persoonsbeveiliging vereist is, kiest u de 30mA-variant. De C-karakteristiek maakt deze automaat geschikt voor installaties met hogere inschakelstromen, zoals motoren of trafo’s. Controleer dat de nominale stroom (20A) past bij de belasting van de installatie en dat de gebruikte bekabeling een voldoende aansluitdoorsnede heeft (maximaal 25 mm²). Monteer de automaat op een 35 mm DIN-rail in een goed geventileerde verdeelinrichting.
Samenvatting
De SEP RCMB-4C20.30 is een betrouwbare aardlekautomaat Type B met C-karakteristiek en 300mA-lekgevoeligheid. Hij combineert aardlek- en overstroombeveiliging in één compacte module en biedt hoogwaardige brandbeveiliging voor driefasige installaties met DC-componenten. Ideaal voor PV-systemen, EV-laadpunten en industriële toepassingen.
