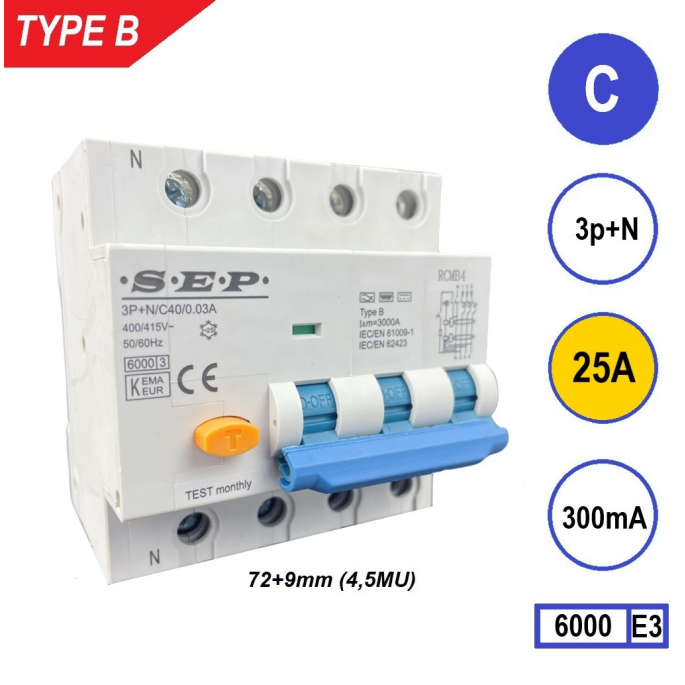

SEP aardlekautomaat type B | 25A, 300mA, C-kar, 3P+N (81mm) | RCMB-4C25.30
De SEP RCMB-4C25.30 aardlekautomaat Type B biedt betrouwbare brand- en installatiebeveiliging met 25A nominale stroom en 300mA lekstroom. Geschikt voor driefasige installaties met DC-componenten en hogere inschakelstromen.
De SEP RCMB-4C25.30 aardlekautomaat Type B combineert in één compacte module een aardlekschakelaar en installatieautomaat. Hij beschermt tegen aardlekstromen, kortsluiting en overbelasting, en is speciaal ontwikkeld voor driefasige installaties (3P+N) waar DC-componenten of niet-lineaire belastingen aanwezig zijn. Met een 300mA-lekgevoeligheid is dit model ideaal voor brand- en installatiebeveiliging volgens de geldende normeringen.
Type / uitvoering
De uitvoering Type B biedt uitgebreide lekstroomdetectie en schakelt af bij wisselstroom (AC), pulsvormige lekstromen én gladde gelijkstromen (DC) tot 1 kHz. Hierdoor is dit type geschikt voor moderne elektrische installaties met elektronische voedingen of DC-bronnen, zoals PV-systemen, laadstations en frequentieregelaars. Dankzij de C-karakteristiek schakelt de automaat af bij overstroom tussen 5 en 10 × de nominale stroom (In), waardoor hij ideaal is voor toepassingen met verhoogde inschakelstromen zoals motoren of transformatoren.
Toepassing
De SEP RCMB-4C25.30 wordt gebruikt voor driefasige installaties waar DC-componenten aanwezig kunnen zijn. De 300mA-uitvoering is bedoeld voor brandbeveiliging en installatiebescherming en vormt vaak de hoofd- of selectieve beveiliging voorafgaand aan groepen met 30mA-beveiligingen. Typische toepassingen zijn PV-installaties, EV-laadstations, UPS-systemen, HVAC-installaties en industriële verdeelkasten.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-4C25.30
- Nominale stroom (In): 25 A
- Nominale foutstroom (IΔn): 300 mA
- Karakteristiek: C-karakteristiek (uitschakeling bij 5–10 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 300mA-variant is ontworpen voor brand- en installatiebeveiliging en biedt geen directe persoonsbeveiliging. Voor eindgroepen waar bescherming tegen elektrische schokken vereist is, wordt de 30mA-uitvoering aanbevolen. De C-karakteristiek is geschikt voor circuits met hogere inschakelstromen, zoals motoren of transformatoren; voor standaard huishoudelijke groepen kan een B-karakteristiek beter passen. Controleer dat de nominale stroom (25A) past bij de belasting van de groep en gebruik bekabeling met een juiste aansluitdoorsnede. Monteer het product op een 35 mm DIN-rail in een goed geventileerde schakelkast.
Samenvatting
De SEP RCMB-4C25.30 is een hoogwaardige aardlekautomaat Type B met C-karakteristiek en 300mA-lekgevoeligheid. Hij combineert aardlek- en overstroombeveiliging in één compact apparaat en biedt betrouwbare brand- en installatiebescherming voor driefasige systemen met DC-componenten. Ideaal voor PV-installaties, laadpalen en industriële toepassingen.
