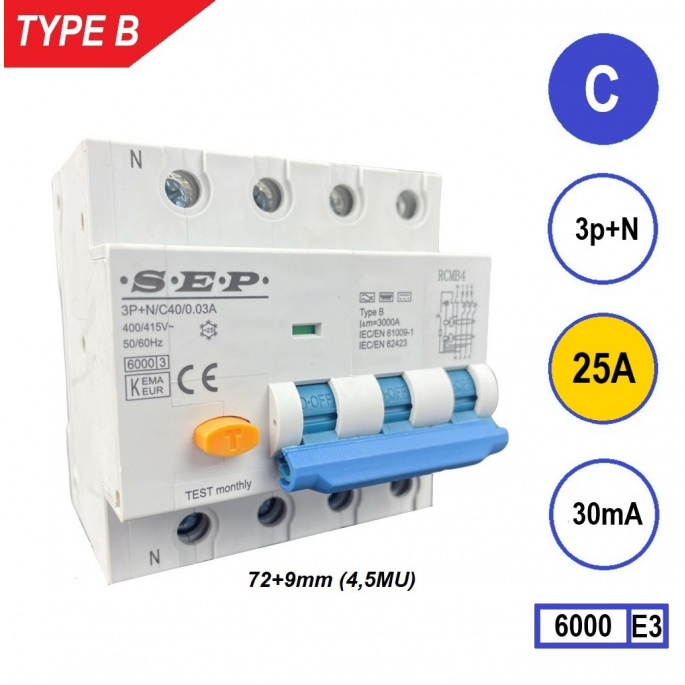

SEP aardlekautomaat type B | 25A, 30mA, C-kar, 3P+N (81mm) | RCMB-4C25.03
De SEP RCMB-4C25.03 aardlekautomaat Type B combineert betrouwbare aardlek- en overstroombeveiliging in één compacte unit van 81mm. Ideaal voor driefasige installaties met elektronische belastingen en DC-componenten, zoals bij PV-installaties en EV-laadstations.
De SEP RCMB-4C25.03 aardlekautomaat Type B biedt een complete beveiliging tegen aardlekstromen, kortsluiting en overbelasting in één apparaat. Deze hoogwaardige beveiligingsschakelaar is speciaal ontworpen voor driefasige installaties (3P+N) waar DC-componenten en niet-lineaire belastingen voorkomen, zoals bij PV-installaties, EV-laadstations en frequentiegeregelde motoren. Met een 30mA-lekgevoeligheid voldoet dit model aan de eisen voor persoonsbeveiliging conform NEN 1010.
Type / uitvoering
Deze uitvoering is van het Type B, wat betekent dat hij zowel wisselstroom (AC), pulsvormige lekstromen als gladde gelijkstromen (DC) detecteert tot 1 kHz. Dit maakt hem geschikt voor moderne elektrische installaties met DC-bronnen of elektronische regelaars. De C-karakteristiek zorgt ervoor dat de automaat pas uitschakelt bij overstroom tussen 5 en 10 × de nominale stroom (In). Daardoor is hij zeer geschikt voor toepassingen met hogere inschakelstromen, zoals motoren, compressoren of transformatoren.
Toepassing
De RCMB-4C25.03 is ontworpen voor driefasige installaties waar betrouwbare lekstroomdetectie nodig is, inclusief DC-componenten. Met een nominale stroom van 25A en 30mA-foutstroombeveiliging biedt dit model optimale persoonlijke veiligheid en installatiebescherming. Typische toepassingen zijn EV-laadpunten, PV-systemen, frequentiegeregelde motoren, UPS-installaties en HVAC-systemen in zowel residentiële als industriële omgevingen.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-4C25.03
- Nominale stroom (In): 25 A
- Nominale foutstroom (IΔn): 30 mA
- Karakteristiek: C-karakteristiek (uitschakeling bij 5–10 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 30mA-variant is ontworpen voor persoonsbeveiliging en moet worden toegepast in eindgroepen waar directe bescherming tegen elektrische schokken vereist is. Kies de C-karakteristiek wanneer u werkt met belastingen die hogere inschakelstromen genereren (zoals motoren, transformatoren of compressoren). Voor standaardgroepen met huishoudelijke apparatuur kan een B-karakteristiek geschikter zijn. Controleer bovendien dat de nominale stroom (25A) overeenkomt met de belasting van de groep, en dat de gebruikte bekabeling een voldoende aansluitdoorsnede heeft. Monteer altijd op een 35 mm DIN-rail in een goed geventileerde schakelkast.
Samenvatting
De SEP RCMB-4C25.03 is een veelzijdige aardlekautomaat Type B met C-karakteristiek en 30mA-lekgevoeligheid. Deze automaat biedt optimale beveiliging voor personen en installaties, zelfs bij DC-componenten. Ideaal voor laadpalen, PV-installaties en industriële toepassingen waar betrouwbaarheid en veiligheid voorop staan.
