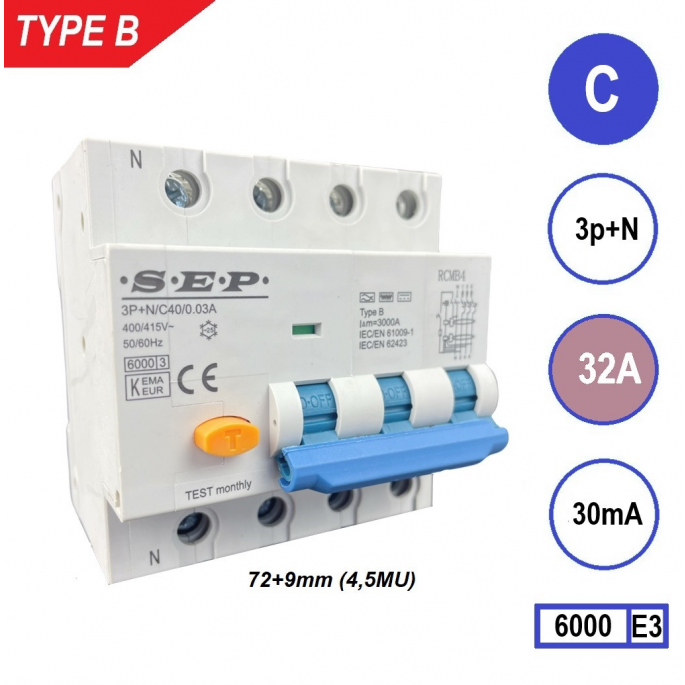

SEP aardlekautomaat type B | 32A, 30mA, C-kar, 3P+N (81mm) | RCMB-4C32.03
De SEP RCMB-4C32.03 aardlekautomaat Type B combineert aardlek- en overstroombeveiliging in één compacte module. Geschikt voor driefasige installaties met DC-componenten en 32A belasting.
De SEP RCMB-4C32.03 aardlekautomaat Type B is een hoogwaardige beveiligingsschakelaar die bescherming biedt tegen aardlekstromen, kortsluiting en overbelasting. Deze combinatie van een installatieautomaat en aardlekschakelaar is ontworpen voor driefasige (3P+N) installaties met elektronische of DC-belastingen, zoals PV-systemen, EV-laadstations of frequentieregelaars. Dankzij de 30mA-lekgevoeligheid voldoet deze automaat aan de vereisten voor persoonsbeveiliging volgens NEN 1010.
Type / uitvoering
De Type B uitvoering biedt de meest uitgebreide lekstroomdetectie. Hij reageert op wisselstroom (AC), pulsvormige lekstromen en gladde gelijkstromen (DC) tot 1 kHz, wat essentieel is in installaties met omvormers of DC-bronnen. De C-karakteristiek zorgt voor betrouwbare uitschakeling bij overstroom tussen 5 en 10 × de nominale stroom (In). Dit maakt de RCMB-4C32.03 geschikt voor circuits met hogere inschakelstromen, zoals motoren of transformatoren.
Toepassing
Deze aardlekautomaat is bedoeld voor driefasige elektrische installaties waar bescherming tegen aardlekstromen met DC-componenten noodzakelijk is. Dankzij de 30mA-gevoeligheid biedt hij directe persoonsbeveiliging en voorkomt hij gevaarlijke lekstromen naar aarde. De RCMB-4C32.03 wordt vaak toegepast in PV-systemen, EV-laadpunten, frequentiegeregelde aandrijvingen, UPS-systemen en andere industriële installaties met elektronische componenten.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-4C32.03
- Nominale stroom (In): 32 A
- Nominale foutstroom (IΔn): 30 mA
- Karakteristiek: C-karakteristiek (uitschakeling bij 5–10 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 30mA-uitvoering biedt persoonsbeveiliging en dient toegepast te worden op eindgroepen waar direct contact met elektrische delen mogelijk is. Kies de C-karakteristiek voor installaties met hogere inschakelstromen (zoals motoren of omvormers). Voor standaard huishoudelijke toepassingen met minder inschakelpieken kan een B-karakteristiek volstaan. Controleer dat de nominale stroom (32A) past bij de belasting en dat de bekabeling de juiste aansluitdoorsnede heeft. Monteer altijd op een 35 mm DIN-rail in een goed geventileerde verdeler.
Samenvatting
De SEP RCMB-4C32.03 is een robuuste aardlekautomaat Type B met C-karakteristiek en 30mA-lekgevoeligheid. Deze combineert persoons- en installatiebeveiliging in één compacte unit en is geschikt voor moderne installaties met DC-componenten. Perfect voor EV-laadstations, PV-installaties en industrieel gebruik waar betrouwbaarheid en veiligheid cruciaal zijn.
