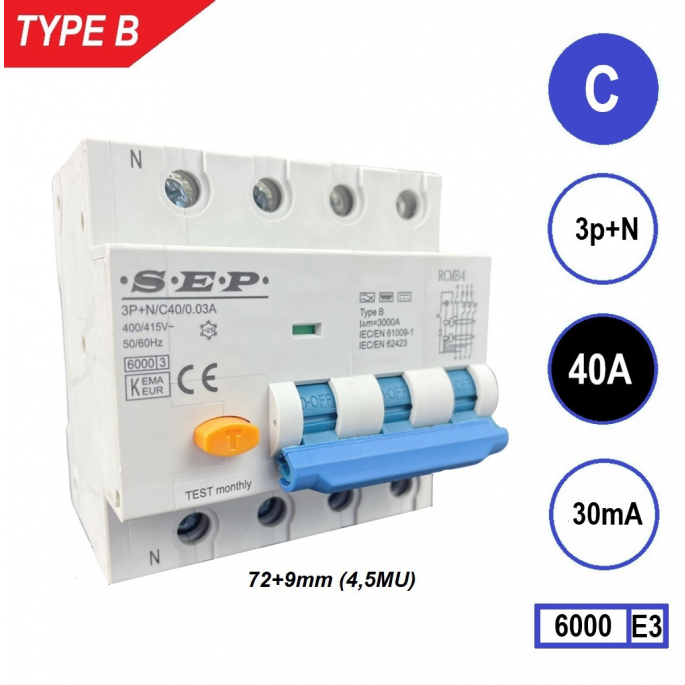

SEP aardlekautomaat type B | 40A, 30mA, C-kar, 3P+N (81mm) | RCMB-4C40.03
De SEP RCMB-4C40.03 aardlekautomaat Type B combineert aardlek- en overstroombeveiliging in één apparaat. Ideaal voor driefasige installaties met DC-componenten tot 40A, met een hoge mate van persoons- en installatiebescherming.
De SEP RCMB-4C40.03 aardlekautomaat Type B biedt betrouwbare bescherming tegen aardlekstromen, kortsluiting en overbelasting in driefasige elektrische installaties. Dankzij de combinatie van aardlek- en installatieautomaatfuncties bespaart dit apparaat ruimte in de verdeelinrichting en verhoogt het de bedrijfszekerheid. Met een nominale stroom van 40A en een 30mA-lekgevoeligheid voldoet de automaat aan de eisen voor persoonsbeveiliging volgens NEN 1010.
Type / uitvoering
De uitvoering Type B biedt de meest uitgebreide lekstroomdetectie. Deze aardlekautomaat schakelt af bij wisselstroom (AC), pulserende DC-lekstromen en gladde DC-lekstromen tot 1 kHz. Dit maakt hem uitermate geschikt voor installaties met elektronische belastingen, zoals omvormers, frequentieregelaars en laadstations voor elektrische voertuigen. De C-karakteristiek zorgt voor een gecontroleerde uitschakeling bij overstroom tussen 5 en 10 × de nominale stroom (In), wat ideaal is voor circuits met verhoogde inschakelstromen, zoals motoren, transformatoren en voedingen.
Toepassing
De SEP RCMB-4C40.03 is ontworpen voor gebruik in driefasige elektrische installaties (3P+N) met een maximale stroom van 40A. Dankzij de 30mA-gevoeligheid biedt deze automaat directe bescherming tegen elektrische schokken en aardlekstromen, wat hem geschikt maakt voor toepassingen waar veiligheid van personen essentieel is. Typische toepassingen zijn onder andere PV-installaties, EV-laadpunten, frequentieregelaars, UPS-systemen en industriële installaties met elektronische voedingen of DC-componenten.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-4C40.03
- Nominale stroom (In): 40 A
- Nominale foutstroom (IΔn): 30 mA
- Karakteristiek: C-karakteristiek (uitschakeling bij 5–10 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
Deze 30mA-variant is bedoeld voor persoonsbeveiliging en schakelt snel af bij kleine lekstromen naar aarde. Voor installaties die uitsluitend brandbeveiliging vereisen, kan een 300mA-uitvoering geschikter zijn. Kies de C-karakteristiek voor circuits met hogere inschakelstromen; voor standaard huishoudelijke installaties is een B-karakteristiek vaak voldoende. Let er tevens op dat de nominale stroom (40A) en de aansluitdoorsnede passen bij de aangesloten installatie en kabels. Monteer altijd op een DIN-rail van 35 mm in een goed geventileerde schakelkast.
Samenvatting
De SEP RCMB-4C40.03 is een geavanceerde aardlekautomaat Type B met C-karakteristiek en 30mA-lekgevoeligheid. Deze automaat biedt optimale persoons- en installatiebeveiliging in driefasige systemen met DC-componenten. Ideaal voor PV-installaties, EV-laadstations en industriële toepassingen waar betrouwbaarheid en veiligheid vooropstaan.
