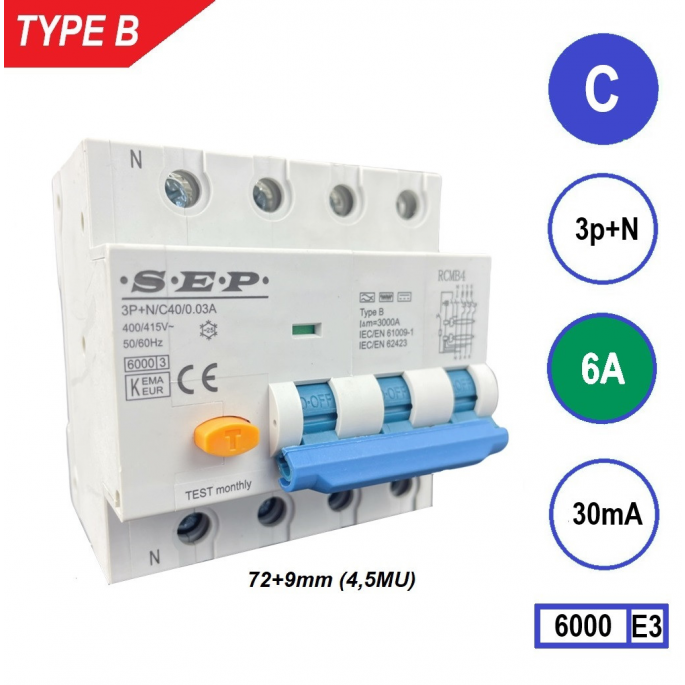

SEP aardlekautomaat type B | 6A, 30mA, C-kar, 3P+N (81mm) | RCMB-4C06.03
De SEP RCMB-4C06.03 aardlekautomaat Type B biedt betrouwbare persoons- en installatiebeveiliging voor 3-fase systemen met DC-componenten. Ideaal voor PV-installaties, laadpunten en moderne elektrische installaties.
De SEP RCMB-4C06.03 aardlekautomaat combineert aardlekbeveiliging en overstroombeveiliging in één compacte module. Met een nominale stroom van 6A en een foutstroomgevoeligheid van 30mA biedt dit apparaat optimale bescherming voor personen en installaties. Dankzij de Type B-detectie kan de automaat zowel wisselstroom (AC) als gelijkstroom (DC) lekstromen detecteren, waardoor hij geschikt is voor toepassingen met elektronische of omvormende componenten.
Type / uitvoering
De RCMB-4C06.03 is een Type B aardlekautomaat, die gevoelig is voor AC-, puls-DC- en gladde DC-lekstromen tot 1 kHz. De C-karakteristiek zorgt voor uitschakeling bij een overstroom tussen 5 en 10 × de nominale stroom, waardoor de automaat bestand is tegen tijdelijke pieken bij het inschakelen van motoren, voedingen of transformatoren. Deze combinatie maakt het product ideaal voor circuits met matige inschakelstromen en gelijkstroomcomponenten, bijvoorbeeld in PV-omvormers of laadinstallaties.
Toepassing
Deze 3-fase aardlekautomaat (3P+N) met 6A nominale stroom en 30mA lekgevoeligheid is bedoeld voor directe persoonsbeveiliging conform NEN 1010. Typische toepassingen zijn PV-installaties, laadstations, frequentieregelaars en andere systemen waarin DC-lekstromen kunnen voorkomen. Met een breedte van 81 mm (4 modulen) past de automaat eenvoudig op een standaard DIN-rail (35 mm) in verdeelkasten of schakelpanelen.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-4C06.03
- Nominale stroom (In): 6 A
- Nominale foutstroom (IΔn): 30 mA
- Karakteristiek: C-karakteristiek (uitschakeling bij 5–10 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 30mA-uitvoering biedt persoonsbeveiliging en is geschikt voor eindgroepen waar direct contactrisico aanwezig is. De C-karakteristiek is de juiste keuze voor circuits met lichte tot middelzware inductieve belastingen zoals motoren, pompen en elektronica. Bij sterk inductieve of capacitieve belastingen kan een D-karakteristiek beter geschikt zijn. Controleer daarnaast of de nominale stroom (6A) overeenkomt met de belasting en of de bedrading en omgevingstemperatuur binnen de toegestane marges vallen.
Samenvatting
De SEP RCMB-4C06.03 is een betrouwbare en veelzijdige Type B aardlekautomaat met 6A nominale stroom en 30mA lekgevoeligheid. Hij combineert persoons- en installatiebeveiliging in één compacte module en is ideaal voor 3-fase installaties met DC-componenten, zoals PV-systemen en EV-laadpunten. Voor installaties zonder DC-lekstromen kan een Type A of Type AC aardlekautomaat volstaan.
