Wat is een Schneider aardlekautomaat?
Een aardlekautomaat meet het verschil tussen de stroom die de groep in gaat en de stroom die terugkomt naar de nul. Ontstaat er een lekstroom van bijvoorbeeld 30 mA of meer, dan schakelt de RCD‑functie direct uit. Tegelijk beschermt de automaat‑functie tegen kortsluiting en overbelasting. Volgens de Nederlandse norm NEN 1010 mogen aardlekautomaten als volwaardig alternatief worden toegepast, mits de aanspreekstroom voor persoonsbeveiliging maximaal 30 mA is.
Voordelen van Schneider‑aardlekautomaten
- Alles‑in‑één beveiliging: één module beschermt tegen lekstromen, kortsluiting en overbelasting.
- Ruimte‑besparend: neemt minder ruimte in beslag dan een losse aardlekschakelaar en installatieautomaat.
- Alleen de betrokken groep valt weg: bij een fout wordt alleen de betreffende groep spanningsloos; de rest van de installatie blijft werken.
- Direct zichtbaar waar de storing zit – handig voor snelle diagnose.
- Schneider‑kwaliteit: modulaire, betrouwbare bouw; conform EN/IEC 60947‑2 en 61009‑2‑1; hoge afschakelcapaciteit (6 kA) en lange levensduur.
Soorten en specificaties
Schneider levert zowel de Resi 9‑serie voor woningbouw als de Acti 9‑serie voor utiliteit en industrie. Belangrijke parameters om op te letten:
- Polen: 1P+N (voor 1‑fase) of 3P+N/4P (voor 3‑fase).
- Nominale stroom (In): 6 A t/m 32 A.
- Lekstroom (IΔn): 30 mA voor persoonsbeveiliging of 300 mA voor brandbeveiliging.
- Karakteristiek: B of C (zie het verschil hieronder).
- Modulebreedte: 2 tot 5 modulen (18 mm per module).
Verschil tussen B‑ en C‑karakteristiek
| Kenmerk |
B‑karakteristiek |
C‑karakteristiek |
| Reactietijd |
Trager; schakelt minder snel uit bij kleine afwijkingen |
Sneller; schakelt direct bij lekstroom |
| Toepassing |
Huishoudelijke installaties en lichte commerciële toepassingen |
Industriële installaties en apparaten met hoge aanloopstromen |
| Geschiktheid |
Ideaal voor verlichting en standaard huishoudelijke apparatuur |
Perfect voor zwaardere elektrische installaties en machines |
Veelgekochte Schneider‑aardlekautomaten
| Model |
Polen |
In (A) |
Karakteristiek |
Lekstroom (mA) |
Modules |
EAN |
| R9D01616 (Resi 9) |
1P+N |
16 |
B |
30 |
2 |
3606489661977 |
| R9D55616 (Resi 9) |
1P+N |
16 |
C |
30 |
2 |
3606481905185 |

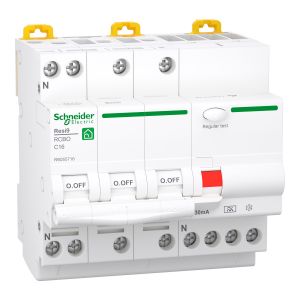

| R9D54716 (Resi 9) |
3P+N |
16 |
B |
30 |
5 |
3606481905215 |

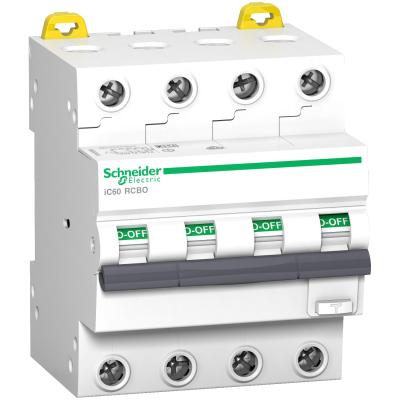

| A9D87416 (Acti 9 iC60) |
4P |
16 |
B |
30 |
4 |
3606481157553 |
| A9D67416 (Acti 9 iC60) |
4P |
16 |
C |
30 |
4 |
3606481157614 |
Hoe kiest u de juiste aardlekautomaat?
- Bepaal de belasting: voor huishoudelijke circuits volstaat een B‑karakteristiek; voor apparaten met hoge inschakelstromen (zoals warmtepompen, airco’s en motoren) is een C‑karakteristiek geschikt.
- Kies het juiste aantal polen: 1P+N voor eenfase‑apparaten, 3P+N of 4P voor driefase.
- Stel de nominale stroom vast: bijvoorbeeld 16 A voor standaard groepen en 20–32 A voor krachtgroepen of zwaardere verbruikers.
- Kies de lekstroom: 30 mA voor persoonsbeveiliging; 300 mA voor selectieve brandbeveiliging.
- Controleer de modulebreedte en beschikbare ruimte in uw Schneider groepenkast of installatiekast.
Waarom Schneider Electric?
Schneider Electric staat bekend om zijn innovatieve Acti 9‑ en Resi 9‑reeksen. De aardlekautomaten zijn modulair, betrouwbaar en hebben een hoge afschakelcapaciteit van 6 kA. Dankzij de direct‑uitschakelende A‑klasse lekstroombeveiliging en de lange elektrische en mechanische levensduur bent u verzekerd van een veilige en duurzame oplossing.
Schneider aardlekautomaat bestellen bij MDH Elektroshop
Bij MDH Elektroshop vindt u het complete assortiment Schneider‑aardlekautomaten, van 1P+N tot 3P+N, van B‑ tot C‑karakteristiek en van 6 A tot 32 A. Wij leveren snel uit voorraad en bieden gratis verzending boven € 200. Dankzij onze eigen assemblage‑werkplaats kunnen wij u desgewenst een compleet voorgemonteerde Schneider groepenkast leveren. Heeft u hulp nodig bij het kiezen? Neem gerust contact op met onze specialisten – wij helpen u graag bij een veilige en passende oplossing.
