Installatieautomaat

Installatieautomaat

Een 1-fase installatieautomaat, ook wel bekend als groepenschakelaar, zekeringautomaat of simpelweg installatieautomaat, is een essentieel component in iedere elektrische installatie. Het beschermt elektrische installaties tegen overbelasting en kortsluiting door automatisch uit te schakelen wanneer het stroomniveau te hoog wordt.

Pagina
per pagina
414 producten
Hager installatieautomaat / 1-polig + nul, B16A / MHN516
Special Price  11,28 Regular Price  23,51
Hager installatieautomaat / 1-polig + nul, B16A / MKS516
Special Price  15,49 Regular Price  33,40

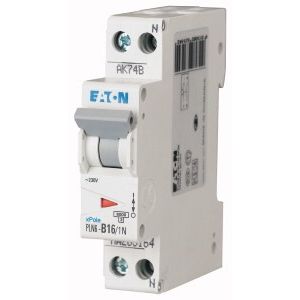

Eaton installatieautomaat / 1-polig + nul, B16A / PLN6-B16/1N-MW / 263164
Eaton installatieautomaat / 1-polig + nul, B16A / PLN6-B16/1N-MW / 263164
Special Price  11,95 Regular Price  17,35
Schneider installatieautomaat / 1-polig + nul, B16A / Resi9 / R9P09616
Special Price  11,56 Regular Price  12,25
ABB Installatieautomaat / 1-polig + nul, B16A / SN 201L B16 / 2CSS245101R0165
ABB Installatieautomaat / 1-polig + nul, B16A / SN 201L B16 / 2CSS245101R0165
Special Price  8,14 Regular Price  23,60
Hager installatieautomaat / 1-polig + nul, B16A / MKN516
Hager installatieautomaat / 1-polig + nul, B16A / MKN516
Special Price  13,10 Regular Price  30,66
Hager installatieautomaat / 1-polig + nul, B20A / MHN520
Special Price  15,13 Regular Price  27,91
Hager installatieautomaat / 1-polig + nul, C16A / MJN516
Special Price  12,95 Regular Price  24,97
ABB Installatieautomaat flexomaat / 1-polig + nul, B16A / 0025.060 / 1SPF006906F0115
Special Price  15,43 Regular Price  20,96
  • 4,5% korting bij bestellingen vanaf €1.250,-
  • Gratis verzending bij bestellingen boven €200,-
  • Groepenkast specialist
AEG installatieautomaat / 1-polig + nul, B16A / EPC61NB16
AEG installatieautomaat / 1-polig + nul, B16A / EPC61NB16
Special Price  10,20 Regular Price  11,65
Gewiss installatieautomaat / 1-polig + nul, B16A / GW90328
Gewiss installatieautomaat / 1-polig + nul, B16A / GW90328
Special Price  11,02 Regular Price  14,29
Hager installatieautomaat / 1-polig + nul, B25A / MHN525
Special Price  12,48 Regular Price  27,91
SN201B16
ABB Installatieautomaat / 1-polig + nul, B16A / SN 201 B16 / 2CSS255101R0165
Special Price  11,11 Regular Price  31,22
Hager uitbreidingsset - Installatieautomaat 1P+N, B16A - VKS01SG
Special Price  16,15 Regular Price  24,01
Eaton installatieautomaat / 1-polig + nul, C16A / PLN6-C16/1N-MW / 263174
Eaton installatieautomaat / 1-polig + nul, C16A / PLN6-C16/1N-MW / 263174
Special Price  13,60 Regular Price  18,56
Hager installatieautomaat / 1-polig + nul, B10A / MHN510
Special Price  14,14 Regular Price  26,92
Hager installatieautomaat / 1-polig + nul, B32A / MHN532
Special Price  27,42 Regular Price  28,99
Hager installatieautomaat / 1-polig + nul, C16A / MCN516E
Hager installatieautomaat / 1-polig + nul, C16A / MCN516E
Special Price  28,13 Regular Price  44,29
Hager installatieautomaat / 1-polig + nul, C16A / MJS516
Special Price  25,34 Regular Price  28,46
Hager installatieautomaat / 1-polig + nul, C25A / MCN525E
Special Price  17,64 Regular Price  42,62
Hager installatieautomaat / 1-polig + nul, C20A / MJN520
Special Price  27,73 Regular Price  29,32
Hager installatieautomaat / 1-polig + nul, B6A / MHN506
Special Price  15,10 Regular Price  27,38
Hager installatieautomaat / 1-polig + nul, C16A / MLS516
Special Price  24,81 Regular Price  34,19

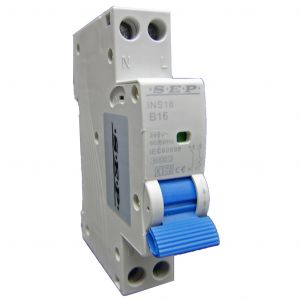

SEP installatieautomaat / 16A, B-kar, 1P+N (18mm) / INS18-1NB16
 8,78
Pagina
per pagina
414 producten
Installatieautomaat
Filters
Installatieautomaat

Wat is een 1-fase installatieautomaat en hoe werkt deze?

Een 1-fase installatieautomaat is een beveiligingsschakelaar die één stroomkring beschermt. Dit type automaat wordt het meest gebruikt in huishoudelijke installaties waar een standaard 230V netspanning aanwezig is. De automaat onderbreekt automatisch de stroomtoevoer wanneer de belasting te hoog wordt of wanneer er sprake is van kortsluiting. Zo voorkom je dat kabels oververhit raken of elektrische apparatuur beschadigd raakt.

De werking is gebaseerd op twee principes:

·         Thermische beveiliging: bij overbelasting buigt een bimetaal door en opent het de stroomkring.

·         Magnetische beveiliging: bij een kortsluiting trekt een spoel direct aan, wat resulteert in onmiddellijke uitschakeling.



Wat betekent de uitschakelcurve (karakteristiek) op een installatieautomaat?

De uitschakelcurve, ook wel karakteristiek genoemd, geeft aan hoe gevoelig een installatieautomaat reageert op een overbelasting of kortsluiting. De meest voorkomende types zijn:

·         B-karakteristiek: schakelt snel uit bij een geringe overbelasting (3 tot 5 keer de nominale stroom). Geschikt voor standaard huishoudelijke toepassingen zoals verlichting en stopcontacten.

·         C-karakteristiek: reageert trager (5 tot 10 keer de nominale stroom) en is beter geschikt voor apparaten met hogere inschakelstromen, zoals wasmachines, motoren of airco’s.



Wanneer gebruik ik een B-karakteristiek en wanneer een C-karakteristiek automaat?

Gebruik een B-karakteristiek automaat wanneer je werkt met gevoelige of standaard verbruikers zoals verlichting, televisies en computers. Deze automaten reageren sneller bij overbelasting, wat deze apparatuur beter beschermt.

Kies een C-karakteristiek automaat als je werkt met inductieve belastingen zoals motoren, compressoren of apparatuur met zware transformatoren. Deze kunnen namelijk bij het inschakelen tijdelijk hoge stromen trekken, waarbij een B-karakteristiek onnodig zou uitschakelen.



Welke stroomsterkte (ampèrage) heb ik nodig voor mijn installatieautomaat?

De juiste ampèrage (bijvoorbeeld 6A, 10A, 16A, 20A of 25A) hangt af van het aangesloten vermogen en de draadsectie. Voor standaard groepen in een woning wordt meestal een 16A automaat gebruikt. Bij dunne bedrading of lagere belasting kan een 10A automaat passender zijn. Een installateur kan nauwkeurig berekenen welke waarde veilig en efficiënt is voor jouw toepassing.



Kan ik een 1-fase automaat vervangen door een 3-fase automaat?

Nee, een 1-fase automaat kan niet zomaar vervangen worden door een 3-fase automaat. Een 3-fase automaat is bedoeld voor gebruik in installaties met drie fasedraden (meestal krachtstroom). Bij een 1-fase aansluiting ontbreken deze extra fasendraden, waardoor een 3-fase automaat niet correct functioneert of zelfs gevaarlijk kan zijn. Gebruik dus altijd een automaat die past bij je netaansluiting.



Hoe installeer ik een 1-fase automaat in mijn groepenkast?

Installatie van een 1-fase automaat vereist enige technische kennis. De stappen zijn globaal als volgt:

1.      Schakel de hoofdschakelaar uit.

2.      Verwijder de oude automaat (indien van toepassing).

3.      Klik de nieuwe installatieautomaat op de DIN-rail.

4.      Sluit de fase- en nuldraad correct aan (let op de polariteit).

5.      Controleer of alle verbindingen stevig vastzitten.

6.      Zet de hoofdschakelaar weer aan en test de automaat.

Het is verstandig dit door een erkende elektricien te laten doen als je niet zeker bent van je eigen kennis.



Waarom schakelt mijn installatieautomaat onverwacht uit?

Een onverwachte uitschakeling kan verschillende oorzaken hebben:

·         Overbelasting: te veel apparaten op dezelfde groep.

·         Kortsluiting: defect apparaat of beschadigde bedrading.

·         Slechte contacten of loszittende draden.

·         Defecte automaat die te gevoelig is geworden.

Controleer altijd eerst of de aangesloten apparaten niet te veel stroom vragen. Werkt alles correct? Dan kan de automaat zelf defect zijn.



Hoe herken ik een defecte installatieautomaat?

Een defecte automaat vertoont vaak de volgende symptomen:

·         De automaat schakelt steeds uit zonder duidelijke reden.

·         De schakelaar blijft los en vergrendelt niet goed.

·         Je voelt warmte of ruikt verbranding bij de automaat.

·         Bij testen (met een testpen of multimeter) blijkt dat de automaat niet correct opent of sluit.

In dit geval moet de automaat worden vervangen.



Is het toegestaan meerdere apparaten op één installatieautomaat aan te sluiten?

Ja, meerdere apparaten mogen op één installatieautomaat worden aangesloten, zolang de totale belasting de nominale stroom niet overschrijdt. Houd rekening met het vermogen van de apparaten en verdeel ze logisch over de groepen. Bij overbelasting kan de automaat blijven uitschakelen of onnodig slijten.



Hoe test ik of mijn installatieautomaat nog goed functioneert?

Om te testen of een installatieautomaat goed werkt, kun je het volgende doen:

·         Handmatig schakelen: Zet de automaat uit en weer aan. De schakelaar moet soepel bewegen en duidelijk klikken.

·         Test met belasting: Sluit een apparaat aan dat binnen de capaciteit van de automaat valt. Krijg je geen stroom? Dan is er mogelijk een intern defect.

·         Controle door elektricien: Voor zekerheid kan een erkende installateur met testapparatuur de interne werking controleren.
