Aardlekschakelaar
Ben je op zoek naar een aardlekschakelaar? Dan ben je bij MDHelektroshop aan het juiste adres. Je vindt bij ons aardlekschakelaars van A-merken. Deze zijn direct uit voorraad leverbaar.
Aardlekschakelaar kopen?
Bij MDHelektroshop bestel je voordelig de aardlekschakelaar die je nodig hebt. Door onze ruime voorraad zijn wij in staat om de kasten snel bij jou geleverd te krijgen. Bestel vandaag nog bij MDHelektroshop en geniet van onze voordelen.
Groepenkasten specialist
Mocht je vragen hebben over een aardlekschakelaar, dan kun je altijd telefonisch of via de mail contact met ons opnemen. Wij zullen ons uiterste best doen om jou te helpen.
Wat is een aardlekschakelaar?
Een aardlekschakelaar (afgekort ALS), ook wel differentieelschakelaar of verliesstroomschakelaar genoemd, is een schakelaar die een elektrische installatie spanningsloos maakt zodra er een lekstroom vanaf een bepaalde grootte optreedt. Ondanks de andere benamingen blijft de functie hetzelfde, elke aardlekschakelaar biedt bescherming tegen elektrocutie. In veel huis- en kantoorinstallaties bevinden zich in de groepenkast een of meer aardlekschakelaars. Er zijn verschillende soorten en type aardlekschakelaars, en voor bepaalde situaties heeft u ook een bepaalde aardlekschakelaar voor nodig. Welke aardlekschakelaar u nodig heeft wordt hierin uitgelegd.
Hoe ontstaat lekstroom?
Met lekstroom wordt het lekken van spanning of het lekken van stroom bedoeld. Dit kan ontstaan als gevolg van een storing in een apparaat. Bij geaarde apparaten vloeit de lekstroom via de wandcontactdoos weg, terwijl bij niet-geaarde apparaten het apparaat onder spanning komt te staan. De aardlekschakelaar schakelt bij lekstroom automatisch uit en zorgt ervoor dat u geen schok krijgt als u het betreffende apparaat aanraakt.
Wanneer schakelt een aardlekschakelaar uit?
Aardlekschakelaars komen met name in huisinstallaties voor. Het doel is bescherming te bieden tegen elektrocutie. Een aardlekschakelaar controleert de totale stroomsterkte via de fasedraad of fasedraden en de nuldraad. Als de totale stroom ongelijk is aan nul, is er sprake van een lekstroom en schakelt de aardlekschakelaar automatisch uit. Waardoor de betreffende groepen spanningsloos worden. Het moment van aanspreken ligt tussen de 50 en 100% van de aanspreekstroom. Met andere woorden; Een aardlekschakelaar van 30 mA schakelt af tussen 15 en 30 mA
Aardlekschakelaar testen
De aardlekschakelaar is een belangrijk onderdeel in uw groepenkast. Het is een extra beveiliging die stroom uitschakelt en die u beschermt tegen elektrische schokken. Een goede aarding geeft bescherming bij kortsluiting en voorkomt onbedoeld onder spanning staan van apparaten. Test daarom regelmatig de werking van de aardlekschakelaar.
Op de aardlekschakelaar zit een testknop met de letter “T”. Deze knop moet ingedrukt worden om te testen, de achterliggende installatie wordt uitgeschakeld. Na het testen moet de aardlekschakelaar normaal worden ingeschakeld. Lukt het uitschakelen of het inschakelen niet? Bel dan uw installateur en laat uw aardlekschakelaar vervangen.
De aanbeveling is om iedere maand de aardlekschakelaar te controleren. Gevolg is wel dat overal de stroom uitvalt in huis en alle klokken opnieuw moeten worden ingesteld. Test uw aardlekschakelaars in ieder geval twee keer per jaar
Welke aardlekschakelaar heb ik nodig?
Welke aardlekschakelaar u nodig heeft hangt af van de situatie waar zich u in bevind. Je hebt bijvoorbeeld een andere aardlekschakelaar nodig voor het beveiligen van een krachtgroep dan voor het beveiligen van een fornuisgroep. Hieronder worden een aantal situaties uitgelegd waardoor u hopelijk de goede aardlekschakelaar heeft kunnen kiezen.

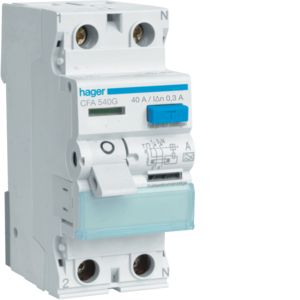

Wanneer aardlekschakelaar 300mA of 500mA?
Een aardschakelaar van 300 of 500mA zijn vroeger toegepast bij zogeheten ‘’natte groepen’’ zoals een wasmachine. Tegenwoordig mogen in Nederlandse woningen alleen nog maar 30mA varianten worden toegepast. Een 300mA aardlekschakelaar gebruik je in de volgende situaties :
- Vochtige ruimtes
- Ruimtes met bijtende stoffen of gassen
- Tijdelijke installaties in fabrieken.
Welke aardlekschakelaar heb ik nodig voor een wasmachine?
Een schakelaar van 300 of 500mA zijn vroeger toegepast bij zogeheten ‘’natte groepen’’ zoals een wasmachine. Tegenwoordig mogen in Nederlandse woningen alleen nog maar 30mA varianten worden toegepast. Dus ook hier worden tegenwoordig de wasmachines op aangesloten.
Welke aardlekschakelaar heb ik nodig voor een krachtgroep?

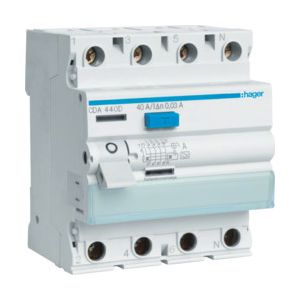

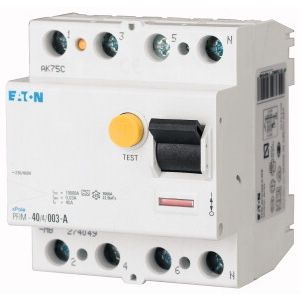

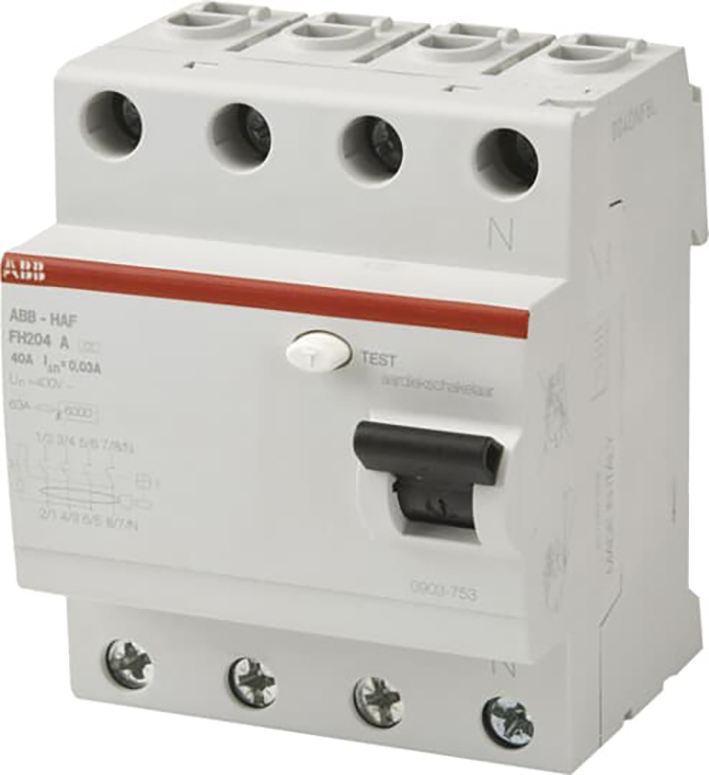

Er zijn 2-polige en 4-polige aardlekschakelaars. De 2-polige aardlekschakelaars gebruik je in zowel de 1-fase als 3-fase groepenkasten. Op de 2-polige varianten worden installatieautomaten aangesloten. De 4-polige aardlekschakelaars gebruik je alléén in een 3-fase groepenkast, om de krachtgroepen op aan te sluiten.
Welke aardlekschakelaar voor fornuisgroep?
Als u een kookplaat heeft waarbij het vermogen onder de 7,4 kW bedraagt gebruikt u een kookgroep. Deze kookgroep beveilig je met een 2-polige aardlekschakelaar. Achter één aardlekschakelaar mogen vier installatieautomaten. Wanneer je één kookgroep aansluit, kun je nog drie andere installatieautomaten aansluiten op de betreffende aardlekschakelaar (ondanks het feit dat deze kookgroep bestaat uit twee installatieautomaten).
In situaties waarbij het vermogen van 7,4kW tot 11 kW bedraagt, dien je een krachtgroep te gebruiken in plaat van een kookgroep. Een krachtgroep is een installatieautomaat 3 polig + nul en kun je enkel toe te passen in een 3 fase groepenkast. En zoals eerder beschreven kan een krachtgroep alleen achter de 4-polige aardlekschakelaar aangesloten zitten.
Welke aardlekschakelaar voor zonnepanelen?
Type A aardlekschakelaar is een moderne gangbare aardlekschakelaar. Deze kan volstaan als de fabrikant van de PV-omvormer dat beschrijft in de gebruiksaanwijzing. In de PV-omvormer is dan een schakeling opgenomen die beveiligt tegen DC-foutstromen
Een Type B aardlekschakelaar is vereist als de fabrikant dit beschrijft of als er geen nadere informatie beschikbaar is. Deze aardlekschakelaar beveiligt zowel tegen sinusvormige pulserende foutstromen, als tegen DC-foutstromen. Kortom, alle mogelijke fouten in de omvormer.
(Zoals hierboven beschreven staat, raden wij altijd aan om in overleg met de fabrikant of installateur de componenten voor de groepenkast uit te zoeken)
Welke aardlekschakelaar voor laadpaal?
Een aardlekschakelaar Type B is verplicht om een krachtgroep op aan te sluiten. Wanneer u een 3 fase laadpaal wilt installeren en u een krachtgroep gebruikt om de laadpaal aan te sluiten in de groepenkast, heeft u de reeds genoemde Type B aardlekschakelaar nodig. Deze aardlekschakelaar herkent alle type lekstromen en schakelt om deze reden gegarandeerd uit ongeacht de hoeveelheid lekstroom
(Een type B aardlekschakelaar is dus een combinatie van een type A aardlekschakelaar en een extra meetcircuit om DC stromen te detecteren.)
Wat is het verschil tussen een aardlekschakelaar en aardlekautomaat?
Een aardlekautomaat, ook wel bekend als alamat, is een elektrisch beveiligingssysteem waarmee een elektrische installatie wordt beveiligd tegen kortsluiting, hoge lekstroom en overbelasting van het elektriciteitsnet. Een aardlekautomaat behoort net als de aardlekschakelaar tot de beveiliging van het elektrotechnische systeem in gebouwen en woningen.
Een aardlekautomaat is niet precies hetzelfde als een aardlekschakelaar omdat de aardlekautomaat naast een aardlekschakelaar ook een installatieautomaat bevat. Hierdoor is de aardlekautomaat een beveiliging die reageert op lekstroom, kortsluiting en overstroom die ontstaat bij overbelasting.
