Schneider installatieautomaat – complete keuzehulp voor Resi9 en Acti9
Een installatieautomaat – ook wel zekeringautomaat, installatiegroep of lichtgroep genoemd – is een essentieel onderdeel in de groepenkast. Hij beschermt de elektrische bedrading door bij kortsluiting of overbelasting het circuit onmiddellijk te onderbreken. Moderne automaten vervangen de oude porseleinen smeltpatronen en kunnen na een uitschakeling eenvoudig worden ingeschakeld. Op deze pagina ontdek je alles over de Schneider Resi9, Acti9 en IC40 serie, zodat je de juiste keuze maakt voor jouw installatie.
Hoe werkt een installatieautomaat?
Een Schneider‑installatieautomaat combineert twee beveiligingsmechanismen:
- Bij een plotselinge kortsluitstroom activeert een elektromagneet het uitschakelmechanisme, zodat de stroom vrijwel direct stopt.
- Bij langdurige overbelasting zorgt een bimetaal ervoor dat de automaat na een bepaalde tijd uitschakelt.
Om volledige veiligheid te garanderen wordt een automaat altijd gebruikt in combinatie met een aardlekschakelaar.
Verschil tussen B‑, C‑ en D‑karakteristiek
Installatieautomaten zijn verkrijgbaar met verschillende uitschakelkarakteristieken, aangeduid met de letters B, C en D. Deze geven aan bij welke veelvoud van de nominale stroom de automaat uitschakelt. Hieronder zie je een overzicht:
Uitschakelkarakteristieken van Schneider-installatieautomaten
| Karakteristiek |
Uitschakelstroom (× In) |
Typische toepassing |
| B |
3–5× de nominale stroom |
Verlichting, verwarming, standaard circuits |
| C |
5–10× de nominale stroom |
Motoren en machines met hoge inschakelstroom |
| D |
10–20× de nominale stroom |
Zware inductieve belastingen (bijv. transformatoren) |
B‑automaten zijn in woningen het meest gebruikt; C‑ en D‑automaten zijn bedoeld voor toepassingen met hogere inschakelstromen. Kies altijd een automaat met voldoende kortsluitafschakelvermogen (minimaal 6 kA bij B‑automaten).
Ampèrage en aantal polen – welke waarde heb ik nodig?
Schneider‑automaten zijn leverbaar in verschillende nominale stromen: 6, 10, 16, 20, 25 en 32 ampère. In Nederland is een 1p+n‑automaat verplicht. Welke waarde je nodig hebt hangt af van het vermogen van de aangesloten apparatuur:
- 10 A (B10) – Voor lichtkringen met een beperkt aantal lampen.
- 16 A (B16) – Standaard voor de meeste stopcontacten en verlichting.
- 20 A / 25 A – Voor zwaardere apparaten zoals vaatwassers, wasmachines of boilers.
- 32 A – Voor krachtige machines.
MDH Elektroshop heeft alle varianten B10 tot B32 en C10 tot C32 op voorraad. Wanneer je twijfelt over de juiste waarde, neem dan contact op met onze specialisten.
Schneider‑series – Resi9, Acti9 en IC40

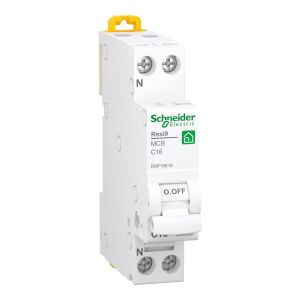

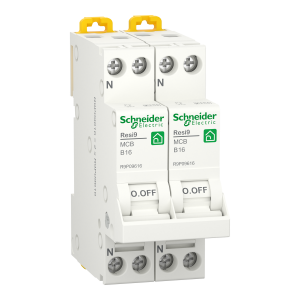

Resi9
De Schneider Resi9‑serie combineert veiligheid met een strak design. De Resi9 B16‑automaat (1p+n, 16 A, B‑karakteristiek, 6 kA, 44 mm diep) is standaard voor wooninstallaties. De Resi9‑automaten zijn beschikbaar in meerdere ampèrages en passen naadloos in de Resi9‑groepenkasten.

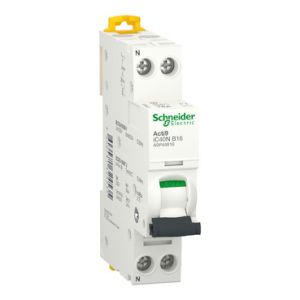

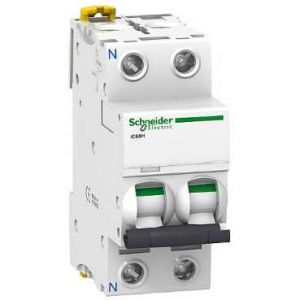

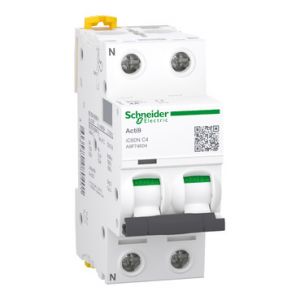

Acti9 iC60/iC40
Voor professionele toepassingen biedt Schneider de Acti9‑series. De iC60‑ en iC40‑automaten hebben een hoger kortsluitvermogen en ondersteunen een breed spectrum aan polen en karakteristieken. Ze zijn modulair uitbreidbaar met overspanningsbeveiliging en aardlekautomaten.

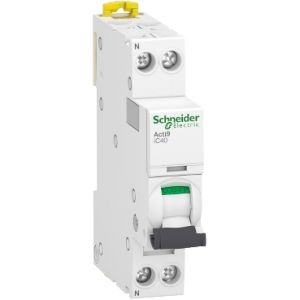

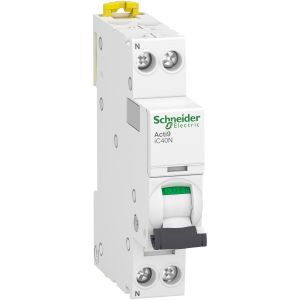

IC40
De IC40‑lijn combineert hoge prestaties met een compacte bouw en is ideaal voor industriële toepassingen waar ruimte schaars is.
Keurmerken, normering en veiligheid
Alle Schneider‑installatieautomaten zijn voorzien van keurmerken zoals CE, VDE, KEMA‑KEUR en SEMKO. Ze voldoen aan de NEN1010‑norm. Let erop dat in een 3‑fase groepenkast een 1p+n‑automaat niet op een 4‑polige aardlekschakelaar mag worden aangesloten.
Installatie en plaatsing
Het installeren of uitbreiden van een groepenkast vergt vakkennis. Zorg ervoor dat de hoofdschakelaar is uitgeschakeld en dat de bedrading correct is aangesloten. Bij twijfel adviseren wij om een erkend installateur te raadplegen. MDH Elektroshop kan complete groepenkasten op maat samenstellen en levert alle onderdelen snel uit voorraad.
Schneider installatieautomaat kopen?
Bij MDH Elektroshop profiteer je van:
- Grote voorraad – alle varianten direct leverbaar.
- Vakkundig advies – specialisten met kennis van NEN1010 en Schneider‑producten.
- Snelle levering – op werkdagen voor 15.00 besteld, morgen in huis.
- Gratis verzending – bij bestellingen boven € 200.
Bekijk onze filters (B10, B16, B20, B25, B32 of C‑varianten) om direct de juiste automaat te bestellen. Heb je hulp nodig? Neem telefonisch of via e‑mail contact op voor persoonlijk advies.
Veelgestelde vragen
Wat is het verschil tussen een installatieautomaat en een aardlekautomaat?
Een aardlekautomaat (afgekort A+L) combineert een aardlekschakelaar en een installatieautomaat in één module. Zo ben je beschermd tegen zowel aardlek- als overstroomfouten.
Kan ik overal een C‑automaat gebruiken?
Nee. C‑automaten zijn bedoeld voor circuits met hoge inschakelstromen (bijv. motoren). In standaard woninginstallaties is een B‑automaat verplicht.
Hoe bereken ik het juiste ampèrage?
Gebruik de formule P = U × I. Met een netspanning van 230 V kun je uitrekenen welk vermogen bij een bepaalde stroom hoort. Bijvoorbeeld: 16 A × 230 V = 3.680 W. Kies een automaat waarvan de nominale stroom hoger ligt dan de som van de aangesloten apparaten.
